告别半速瓶颈 微星B550主板M.2速度实测 发布日期：2020-07-05
微星B550系列主板正式开售，首发产品包括MAG B550M MORTAR等多款主板。不少读者在评论里问了B550和B450性能区别在哪。那么今天咱们就趁着新品发售来做一下2款主板的核心区别——PCI-E 4.0 M.2的性能区别。
B550升级在哪？
B550芯片组架构图
B550较上一代B450/X470重点升级了芯片组规格，比如后者是PCI-E 2.0，因此引出的PCI-E和M.2均为2.0规格，同期的Intel B360早已实现全3.0规格，因此B450/X470的M.2被调侃为半速。B550的PCI-E升级到3.0版，从芯片组引出的PCI-E插槽和M.2接口也升级为3.0，这样一来就解决了存储速度不足的问题。
AMD主板的PCI-E通道架构是CPU+芯片组模式，在第三代锐龙上市时通过新CPU可以让X470/X450一度用上PCI-E 4.0，但很快随着各种报错与不稳定的发生，AMD通过AGESA关闭了老主板上PCI-E 4.0的大门。而X570也就成了AM4平台唯一可用PCI-E 4.0的主板。
PCI-E 4.0是什么？
PCI-E 4.0首发于去年7月的X570系列主板，并通过CPU+芯片组方式实现了多路PCI-E 4.0模式。
简单来说PCI-E 4.0是在相同的通道与物理接口时要比PCI-E 3.0实现翻倍速度，对于显卡而言PCI-E 4.0 x16插槽解决了3.0的带宽瓶颈，能更好的应对未来旗舰级显卡。而对于M.2硬盘来说，PCI-E 4.0使用x4带宽实现了超过每秒7GB的峰值速度，而3.0约为3.5G。
不过B550作为新品自然能开启PCI-E 4.0，并且微星所有B550主板在PCB中均添加了2盎司铜箔，加速信号传输并起到提高热传导效能的作用（微星台北实验室热成像数据）。
体验MAG B550M MORTAR迫击炮

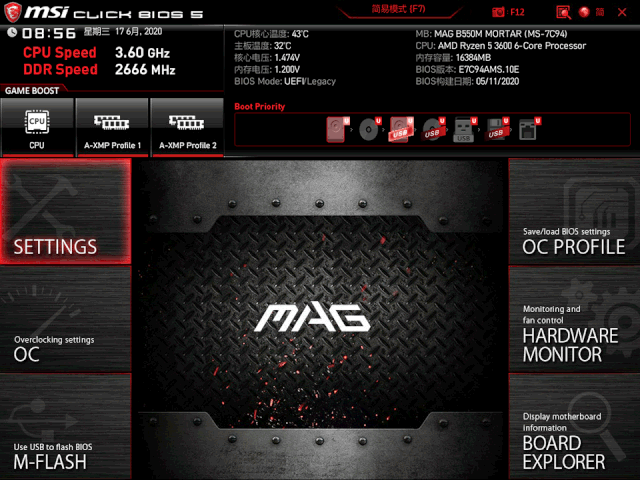

测试主板为MAG B550M MORTAR迫击炮，BIOS界面为CLICK BIOS 5，分为简易和高级两个主界面，简易界面可以快速设置声卡、硬盘、灯控。高级设置则可以设置超频等配置。
那这款B550M迫击炮内存能到多高呢？随手设置，4400MHz很轻松。
体验平台：
CPU：AMD RYZEN 5 3600
主板：微星MAG B550M MORTAR迫击炮
微星B450M MORTAR MAX迫击炮
内存：威刚D60G
显卡：微星GTX1060
存储：XPG SX8200PRO（3.0）+XPG S50（4.0）
体验平台
MAG B550M MORTAR平台
通过CrystalDiskMark软件测试可以看到，左侧采用PCI-E 4.0技术的XPS S50固态硬盘读取速度达到5007MB，写入也有4290MB，完全超越PCI-E 3.0上限。而右侧的XPG SX8200PRO插在第二根M.2上后读取速度也有3215MB和2337MB的写入速度。那么与B450对比能领先多少呢？
B450M MORTAR MAX平台
左侧为XPG S50连接第一条M.2，右侧XPG SX8200PRO插在第二条M.2插槽。从上图可以看到前者读取速度3581MB，写入3480MB。后者读取1607写入1574。
从这张表单可以看的比较清楚，使用PCI-E 4.0的XPG S50在B550上能突破5000MB读取，在B450上最大只有3500MB左右。而基于PCI-E 3.0的XPG SX8200PRO在B550上最低也有3215，不过在B450的第二根插槽上却只有一半的速度了。这一点可以看到B550的存储速度在上限和下限上都大幅提升。一举解决了长久以来B450/X470系列第二根M.2速度瓶颈问题。
除了M.2外，B550的第一条PCI-E 4.0将支持下一代NVIDIA旗舰显卡，并率先保留支持下一代AMD处理器。再加上供电、散热的加强，总的来说B550很适合带锐龙7和锐龙9以及未来的AM4口多核CPU呢。
