中端 B550 ATX之选MSI MAG B550 TOMAHAWK 主板

中端 B550 ATX之选MSI MAG B550 TOMAHAWK 主板发布日期：2020-08-05

MSI MAG B550 TOMAHAWK 主板

MSI MAG B550 TOMANHAWK 中端ATX 大板，设计方向以用料优先，10 + 2 相 60A 供电设计，就算是高阶 16 核心的 Ryzen 9 3950X 开 PBO 也能完全驾驭，2.5G + 1G 双 Ethernet 网络接口、Audio Boost 音效模块，支持 PCIe Gen 4 绘图接口及 M.2 SSD，各方面表现相当平衡、实而不华。

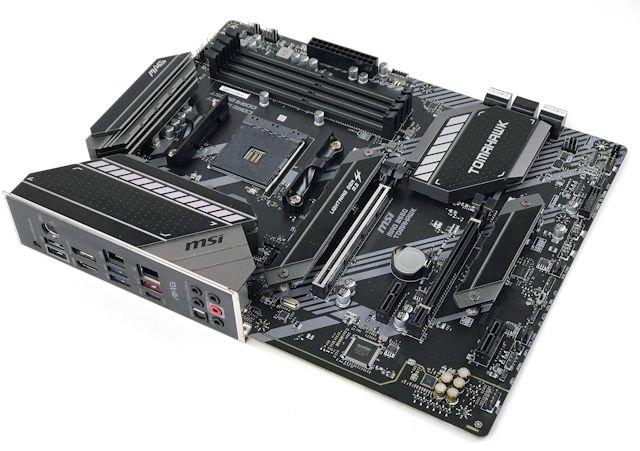

MSI MAG B550 TOMAHAWK 主板

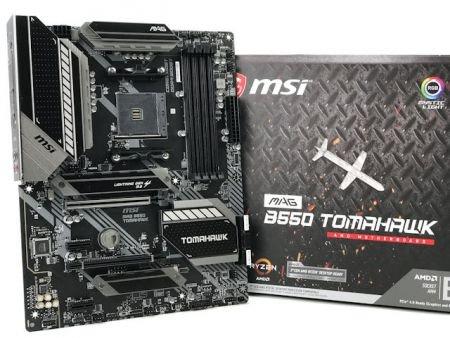

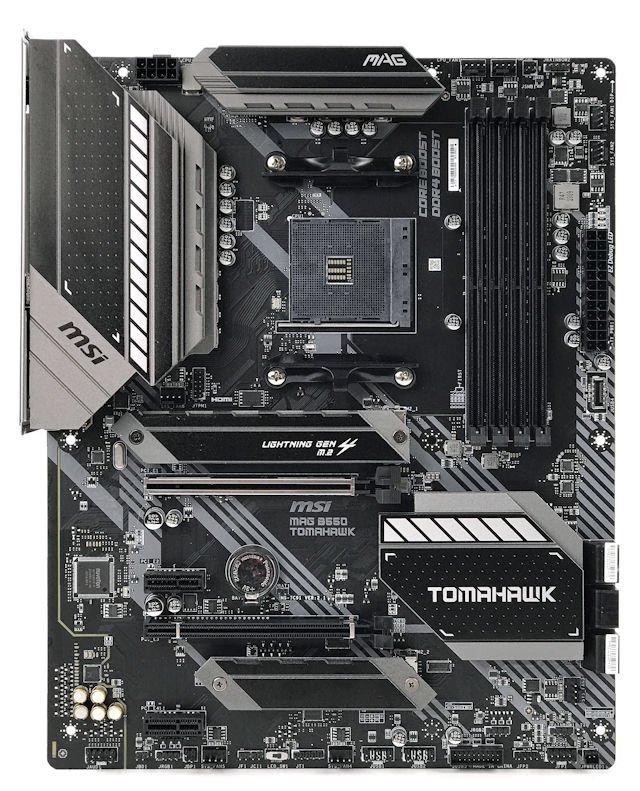

▲ MSI MAG B550 TOMAHAWK 主板

MSI MAG B550 TOMAHAWK主板，以实而不华、用料优先作卖点，相较 B450 板虽然价钱较高，但 10 + 2 相 60A Dr.MOS 供电，不仅足够满足高阶 Ryzen 3 3950X 处理器需求，同时也为未来 Ryzen 4000 /5000 系列做好准备，追加支持 PCIe Gen 4、更强的内存超频能力，甚至比中端X570 更强大。

▲ 黑、灰配色再加上 PCB 灰白色斜纹

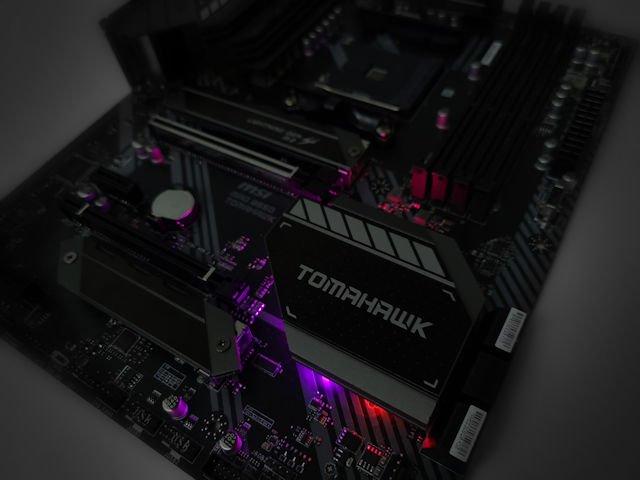

MSI MAG B550 TOMAHAWK 主板采用 ATX Form Factor 规格，尺寸为 30.5cm x 24.4cm，灰黑色的主色调配合大量的斜纹线条，巨型的 VRM FROZR 散热器包括整个 I/O Cover 都是铝金属，令热容及散热表面均明显提升，有效降低供电温度，系统芯片散热器位置加入了 Mystic Light RGB 灯效，为平实的外观设计加入点缀。

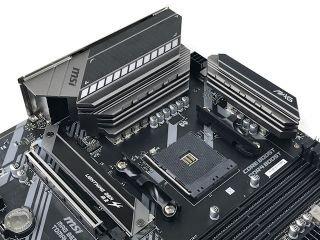

▲ 巨型铝合金 VRM + I/O Sheild 散热器

Socket AM4 处理器接口

MSI MAG B550 TOMAHAWK 主板采用 AMD Socket AM4 处理器接口，支持 Ryzen 3000 系列处理器，并将支持新一代 Ryzen 4000 系列 APU，但需要注意主板并不能搭配 Zen+ 及 Zen 微架构处理器使用，亦即不兼容于 Ryzen 3 3200G 及 Ryzen 5 3400G 处理器。据 AMD 官方文件指出，Socket AM4 将会一直沿用至少到 2020 年，成为 AMD Desktop 入门至效能级平台的统一接口规格，令 Socket AM4 主板的生命周期相较长，不会因 CPU 换代而被淘汰。

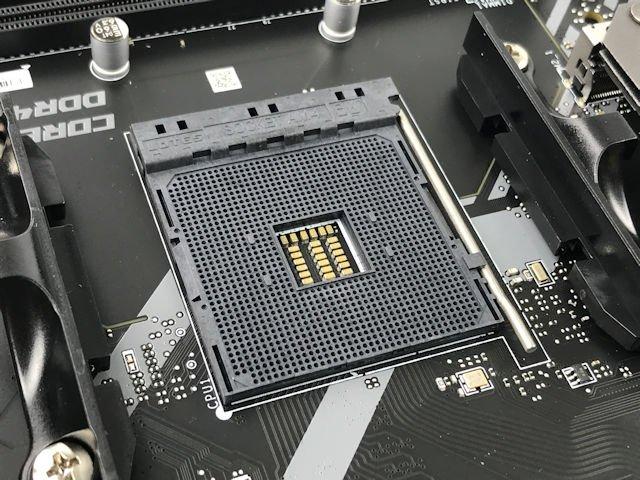

▲ Socket AM4 处理器接口

AMD Ryzen 3000 Processor Family (Zen 2 architecture)

代号 Matisse、AMD 第三代 Ryzen 处理器是基于经改良的 Zen 2 微架构，相较上代 Zen+ 微架构性能平均提升 15%、Cache 容量倍增，率先支持 PCIe 4.0 传输技术，优化 DDR4 内存控制器，加上 7nm 制程改进令频率进一步提升，令处理器运算性能较上代明显提升。

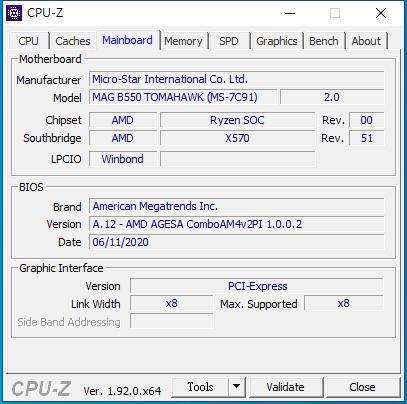

全新 AMD B550 系统芯片

AMD B550 系统芯片并非 X570 芯片的阉割版本，X570其实是 1 颗采用 14nm 制程的 cIOD 芯片，功能与 Ryzen 3000 CPU 内的 cIOD 芯片相同，AMD B550 则是交由 ASMedia 代工设计，因此被视为 X470、B450 的升级版本，Chipset ID 为 07、Revision A0，芯片编号为 218-0891014。

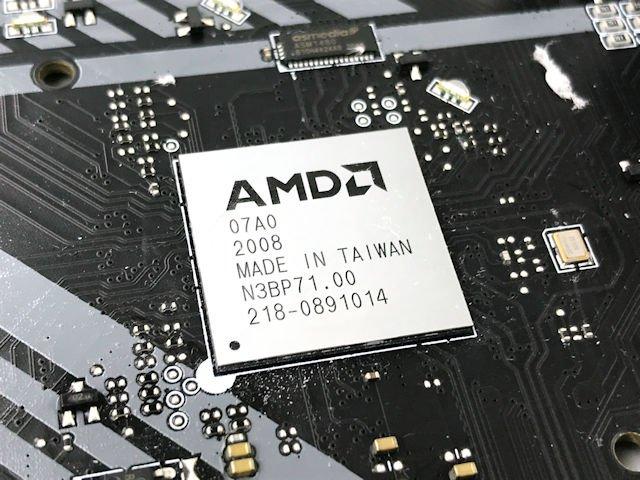

▲ AMD B550 系统芯片

AMD B550 系统芯片其中一个卖点是追加 PCIe Gen 4 CPU Lanes 支持，其实 CPU 的 I/O 功能是独立的并不受芯片组所影响，在 Ryzen 3000 系列上市初期 X470、B450 亦可提供 PCIe Gen 4 CPU Lanes 支持，但此举却严重影响到 X570 主板的销情，因此 AMD 后来在 AGESA 更新中将 400 系列芯片的 PCIe 4.0 支持删除，AMD B550 代表着 PCIe 4.0 开始向中阶市场普及。

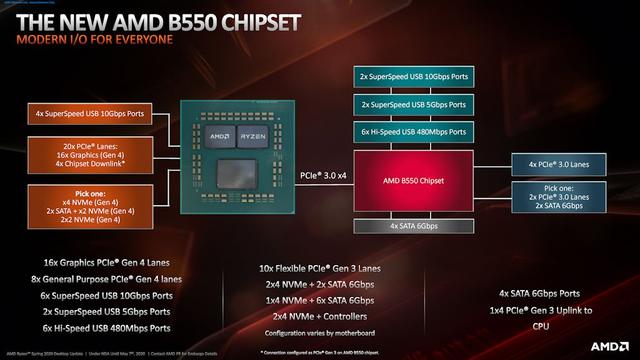

▲ AMD B550 平台 Block Diagram

此外，AMD B550 系统芯片亦追加了 Dual GPU 支持，以往只有 X570 / 470 等高阶平台才支持 PCIe x8 + x8 配置，AMD 亦开始向主流级平台下放，亦可选择支持 x8 + x4 + x4 模式，令 B550 主板可以实现更多 PCIe Gen 4 SSD 配置。

AMD 500 Series Chipset Family

此外，AMD B550 系统芯片内建了 4 个 SATA 6Gbps，令系统芯片最高可支持 8 个 SATA 装置，同时亦内建 2 个 USB 3.2 Gen 2x1 10Gbps 接口、2 个 USB 3.2 Gen 1x1 5Gbps 接口及 6 个 USB 2.0 480Mbps 界面。

支援 DDR4-5100 OC+

4 DIMM 最高支持 128GB 容量

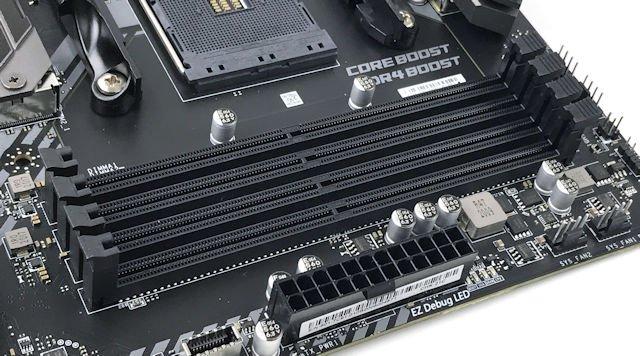

内存方面， MAG B550 TOMAHAWK 主板备有 4 条 DDR4 DIMM 插槽，具备 Dual Channel 双信道内存技术、 2 DIMM per Channel 配置，可配置 un-buffered、non-ECC 及 ECC 内存模块，支持 ECC 侦错技术，最大系统内存容量为 128GB，同时内存兼容性亦有明显改善，更加入全新 2:1 Ratio 除频令超频能力大幅提升。

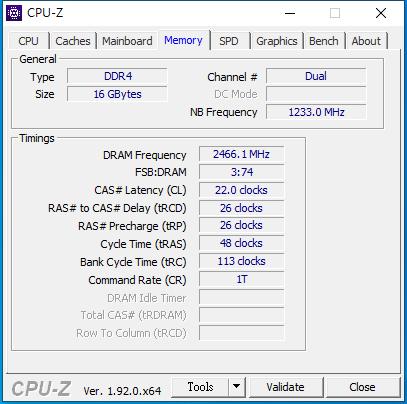

虽然 MAG B550 TOMAHAWK 主板官方声称支持最高 DDR4-5100 内存超频，但这是需要搭配下代 AMD Ryzen 4000 APU 才有，如果是AMD Ryzen 3000 处理器，采用 Crucial Ballistix gaming memory DDR4-3600 8GB x 2 内存，手动增加工作电压及放松延迟值后稳定超频至 DDR4-4933 并完成负载测试，内存超频能力非常强大。

12 相 60A Dr.MOS 供电

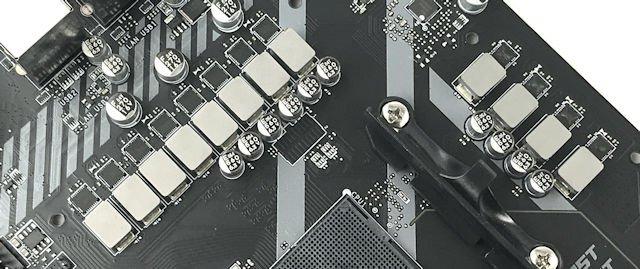

▲ 10 + 2 相 60A Dr.MOS 供电

供电方面，MSI「MAG B550 TOMAHAWK」主板采用了 12 相数字供电设计，其中 10 相负责 CPU 供电、2 相负责 SOC 供电，每相供电平均摊分电流负载，配合巨型铝合金散热器与金属 I/O 结合，提供更大的热容及散热面积，就算要面对 16 核心的 Ryzen 9 3950X 亦足够有余。

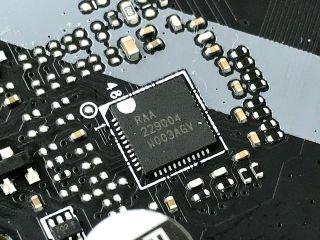

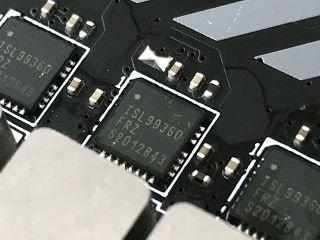

▲ Renesas 229004 VRM 控制器 ▲ Intersil ISL99360 Dr.MOS 芯片

采用 Renesas RAA 229004 VRM 控制器，配搭 Intersil ISL99360 Powerstage 芯片，于单一封装内堆栈了同步电路驱动器、萧特基二极管以及上下桥 MOSFET，拥有低压差的特性相较一般 MOSFET 有着更高电源效率，而且整合式的设计减少了线路导通功率损耗，单颗能应付高达 60A、CPU 总负载达到 600A 的电流处理能力，内建精准的电流及温度遥测功能，能更均匀地分散供电负载，有效延长组件寿命及提高稳定性。

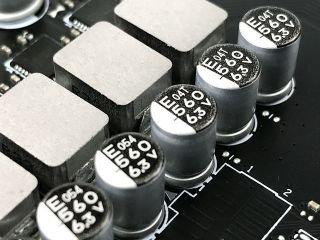

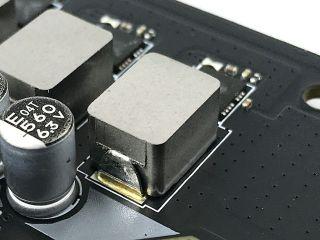

▲ Titanium Choke III 金属电感　▲ 5K 小时固态电容

采用金属制全封闭式电感、 10K 小时黑金固态电容，可使供电时所产生的噪声及损耗更加少，除了提供系统稳定及充裕的超频能力外，还可以使主板于长期超频下仍能承受压力，增加组件耐久力。

Pre-Install I/O Shield 背板

MAG B550 TOMAHAWK 主板虽然是主流级型号，但已加入了Pre-Install I/O Shield 设计，不仅令安装时更加方便，对于采用开放式机箱的玩家来说将会更整齐美观，更能强化防尘效果。

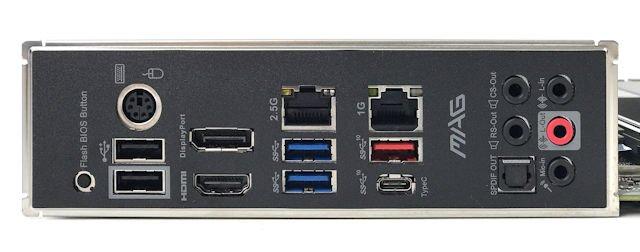

▲Pre-Install I/O Shield 设计

内建显示输出方面，MAG B550 TOMAHAWK 主板提供了最常见的 HDMI 及 DisplayPort 接连埠，可支持双屏幕同时输出，其中 HDMI 接口支持 4K 分辨率 4096 x 2160 @ 24Hz 或 2560 x 1600 @ 60Hz ， DisplayPort 接口则最高支持 4096 x 2160 @ 60Hz 。

PCIe Steel Armor 扩充接口

主板提供 2 组 PCIe x16 扩展槽，当中 PCI_E1 由 CPU LANES 提供，可组成一组 PCIe 4.0 x16 配置，而 PCI_E3 则由 B550 芯片组提供，提供 PCIe 3.0 x4 传输速度，并不支持任何绘图卡协同加速配置。

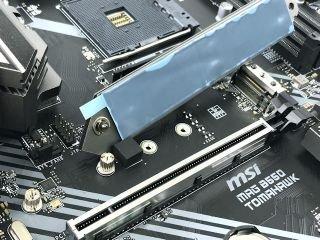

▲ 支持 PCIe 4.0 绘图接口

为应付高阶绘图卡身重量，在主要的 PCIEX16 插槽加入不锈钢包覆及焊接点强化设计，能避免因施力不当或显示适配器过重对 PCIe 插槽的损害，相较传统 PCIe 接口其横向强度提升了 1.7x ，纵向强度则提升 3.2x。

PCIe Slot Configurations

2.5G + 1G LAN 双网络

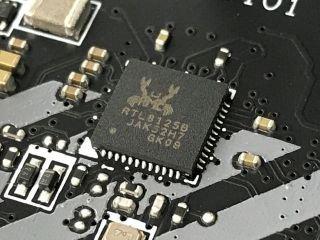

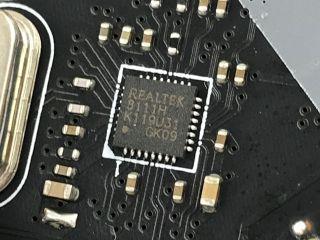

▲ Realtek 8111H Gigabit Ethernet ▲ Realtek 8125B Gigabit Ethernet

网络连接方面，MSI MAG B550 TOMAHAWK 并没加入 Wi-Fi 无线网络，但却提供了 Dual LAN 有线连接，除了内建 1 颗 Realtek 8111H Gigabit Ethernet 芯片外，另建有 Realtek RTL8125B 2.5G 网络芯片，支持 10/100/1000/2500 Mbps 网络连接速度，能以更高的速度下载游戏及传输文件，同时拥有更低的网络延迟值，带来畅顺无比的连接体验。

2 组 M.2 界面 + 6 个 SATA

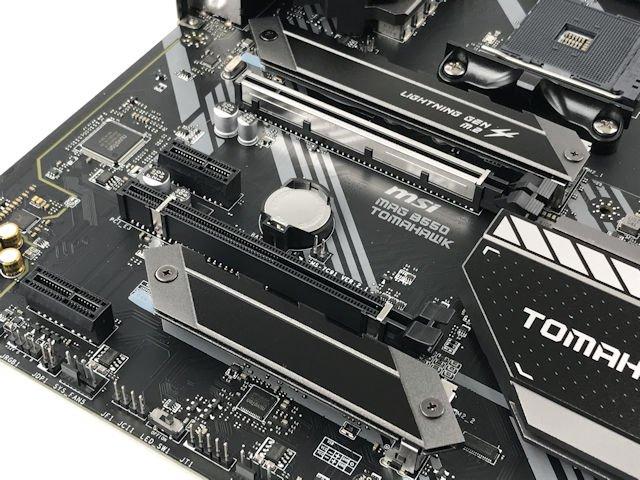

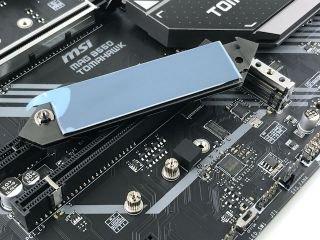

▲ 2 组 Gen 4 M.2 SSD 接口

主板提供了 2 组 M.2 端口，其中 M2_1 接口 CPU LANES 提供，支持以 PCIe Gen 4 x4 或 SATA 模式，最高传输速度可高达 64Gbps， M2_2 则由 AMD B550 提供，支持 PCIe Gen 3 x4 模式，全部皆提供 M.2 散热盔甲，满足高阶 PCIe SSD 产品对散热的需求。

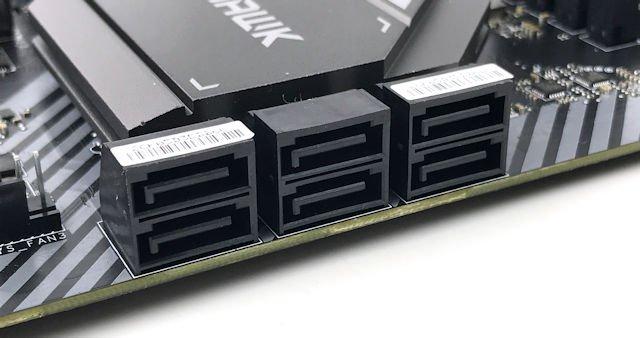

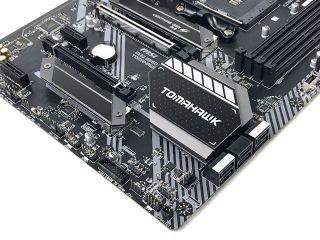

▲ 6 个 SATA 6Gbps 接口

此外，主板设有 6 组由 AMD B550 系统芯片组提供的 SATA 6Gbps 端口，支持以 RAID 0、RAID 1 及 RAID 10 模式运作。

Audio Boost 音效模块

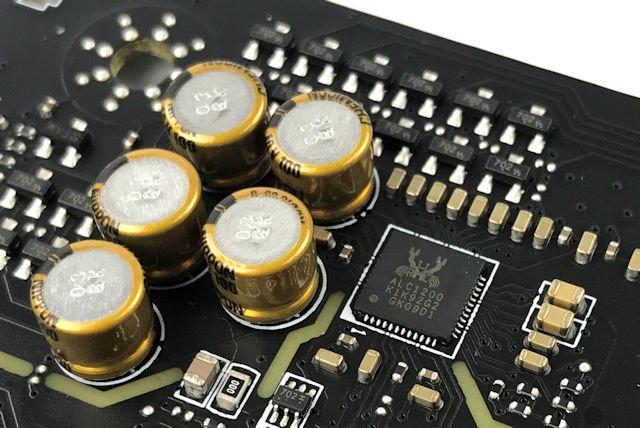

音效方面，MSI MAG B550 TOMAHAWK 主板具备 Audio Boost HD 音效模块，采用 Realtek 顶级 ALC1220 Codec 芯片，支持数字 10 声道音效输出，并可提供最高 7.1 声道剧场级环绕音效，并支持麦克风的回音消除 (AEC) 、波束成形 ( BF ) 和降噪 ( NS ) 等技术，提升至高达 120dB 讯噪比 (SNR) 音效输出质量及 113dB 讯噪比的录音质量。
