升级PCI-E 4.0，支持双显卡，微星B550M迫击炮开箱 发布日期：2020-11-04
微星的游戏军火库系列主板被很多玩家所熟知，随着AMD在年中发布搭载B550芯片组的主板，游戏军火库主板今年又添新丁。

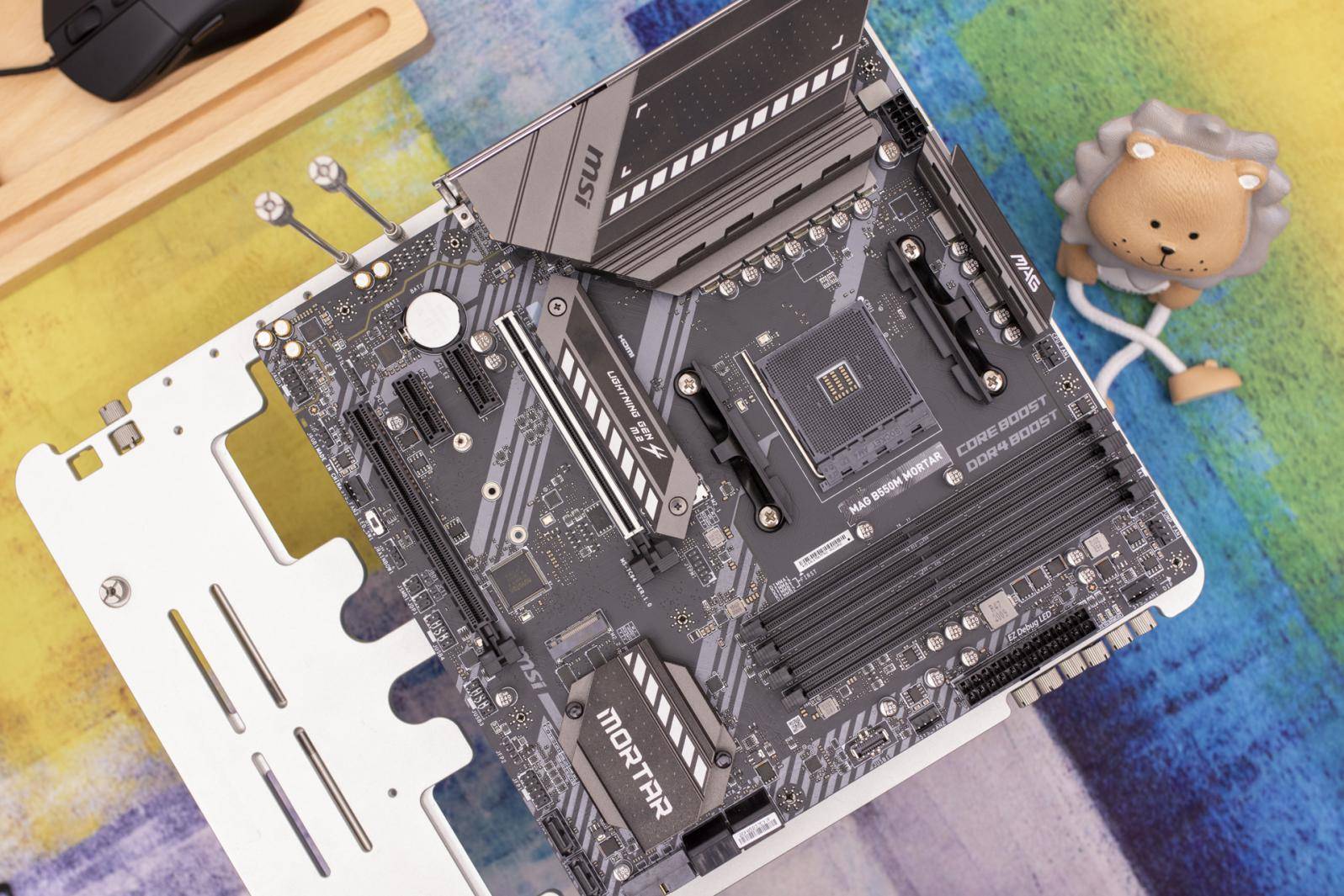

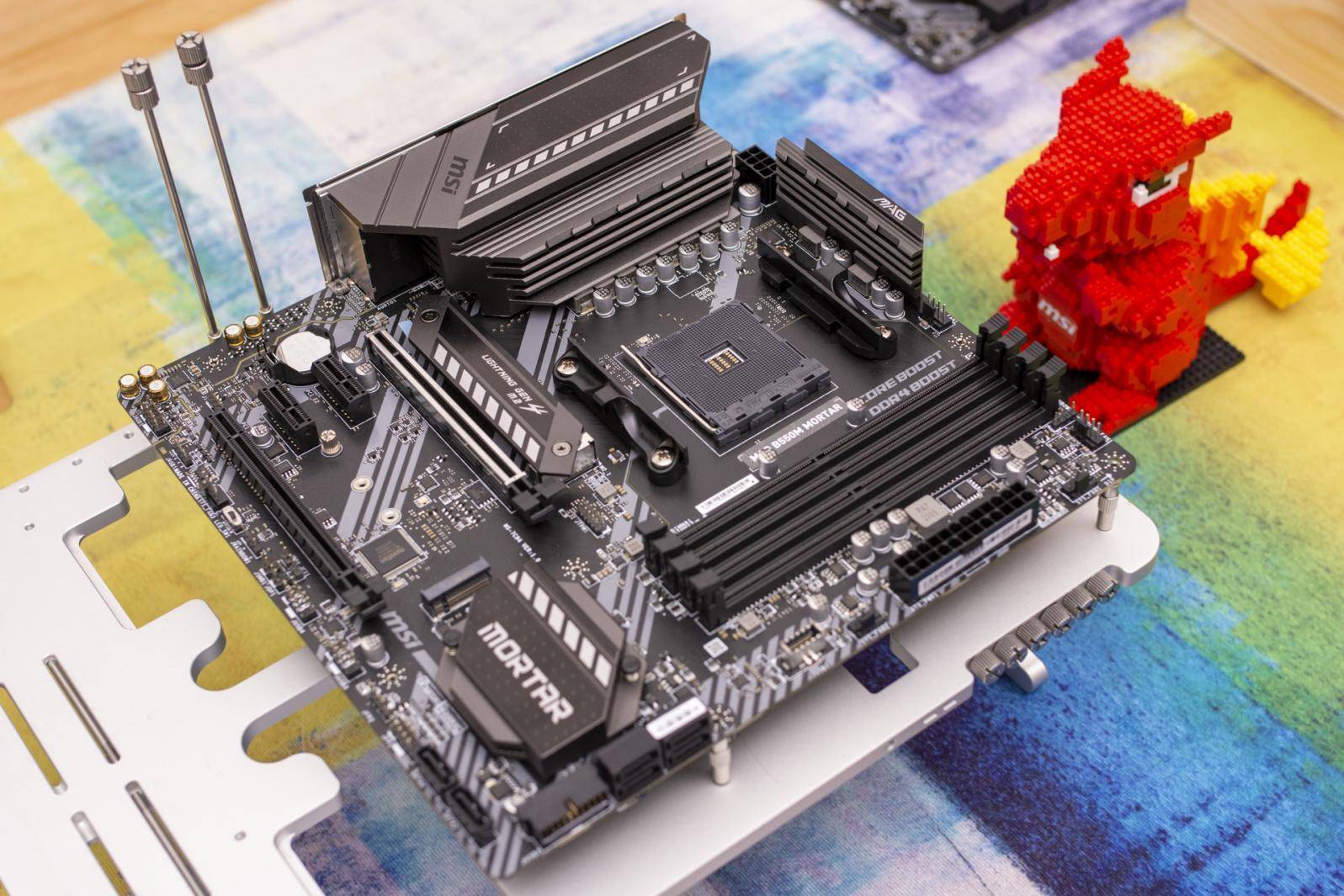

微星MAG B550M MORTAR主板
MAG B550M MORTAR是一块mATX规格的主板，长宽均为24.4cm。对于那些想要小巧体积主机又想兼顾散热和扩展性的用户来说mATX主板是非常好的选择。
看型号B550主板像是B450的升级版，但是从硬件配置和支持的功能来看B550也像是X570的简化版。这一升一降之间既提升了主板的性能以及对新CPU的支持，又相对X570降低了产品的售价，给用户更自由的选择空间。
第三代锐龙处理器在频率、核心数量等方面进一步提升，为了实现对新CPU的稳定支持MAG B550M MORTAR主板在供电方面进行了明显的强化。从上图中可以看到针对供电部分使用了8+2相的供电设计。为了保证主板的稳定运行，供电电感等元器件上都覆盖了体积硕大的散热片用来增强被动散热能力。

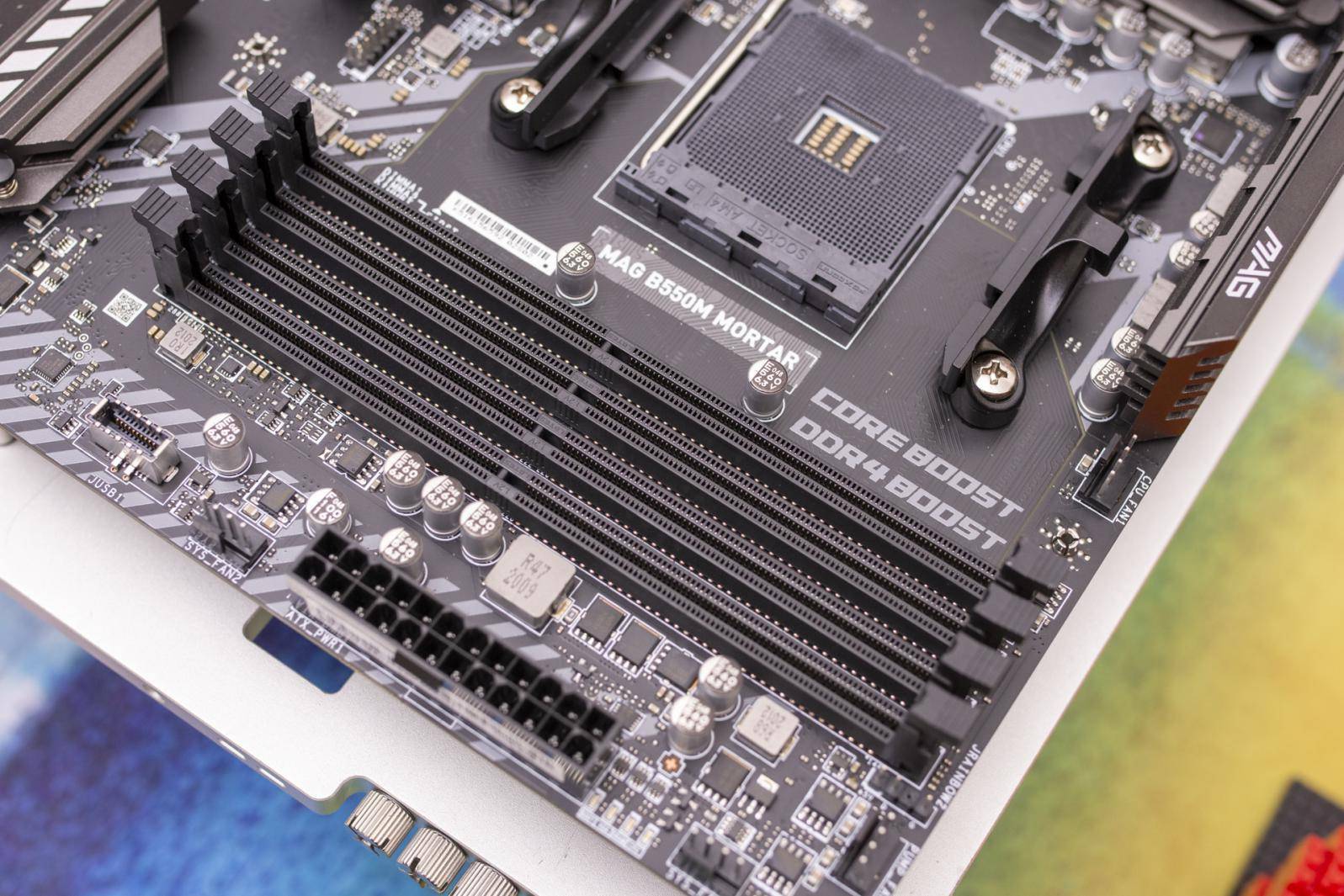

有些用户为了追求尽可能小的主机体积会选择ITX主板，但是往往是以牺牲扩展性为代价的。最明显的就是内存插槽和PCI-e插槽的数量都进行了阉割。MAG B550M MORTAR主板提供了4条DDR4内存插槽，每个插槽最大支持32GB内存，完全插满的状态下可以实现128GB的内存容量。

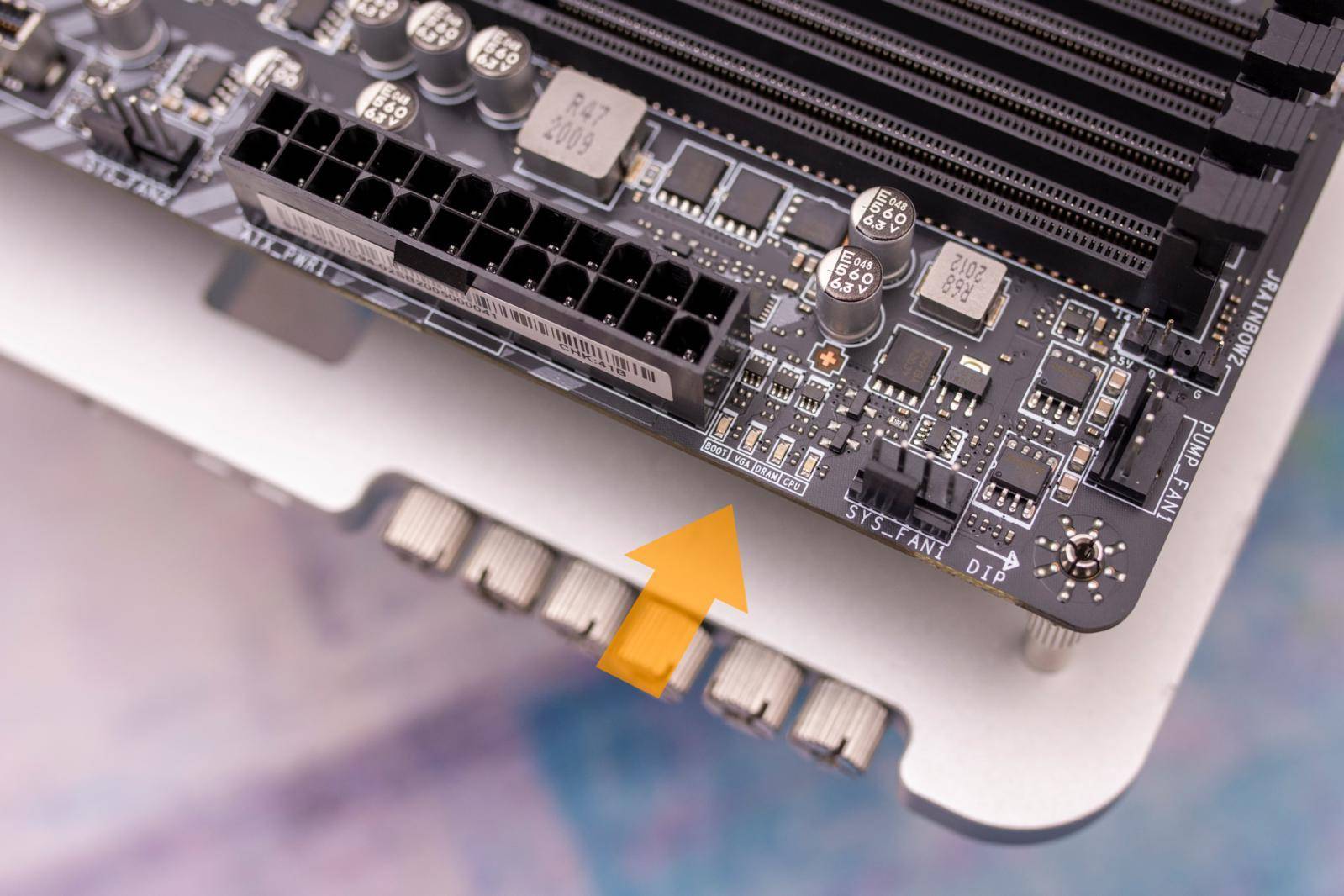

电源供电接口旁边是4枚debug LED灯，遇到启动问题的时候可以大致判断是什么部件引起的问题，非常实用。在用过的几张微星主板上都见到这个贴心的设计，看来算是微星主板的标准配置了。

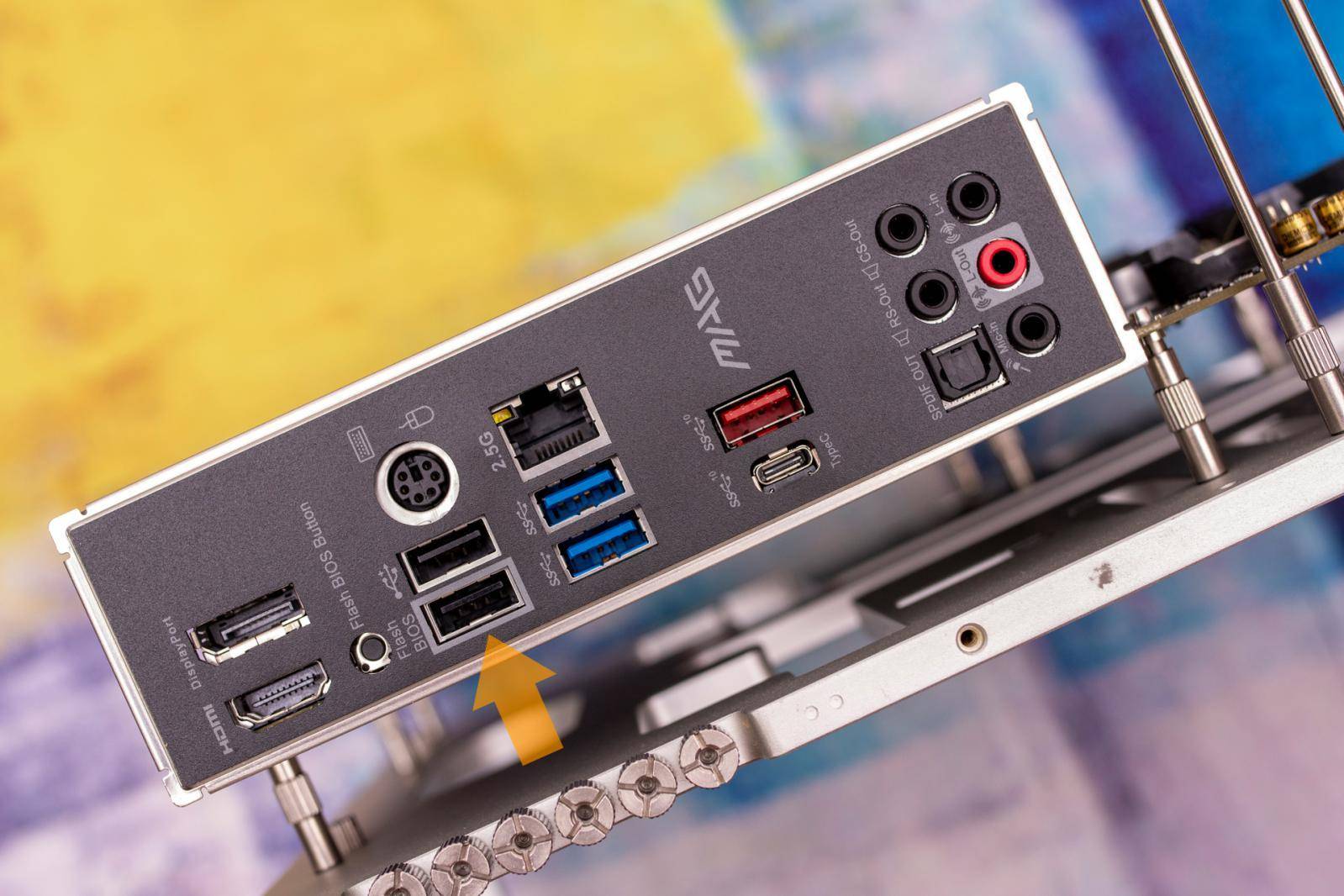

一体式的挡板对于我这种装机丢三落四的用户是非常有用的，以前经常遇到主机都装好了才发现挡板没装的情况，那时候真是恨不得给自己几个嘴巴。一体式的挡板从根本上避免了这种尴尬情况的发生。主板自带的I/O接口如上图所示，熟悉硬件的用户基本都能看懂这些接口是做啥用的，看不懂的就不用再看了，装机和你没啥缘分了。这里要着重提到两点：1、箭头所指位置的USB口提供了BIOS回写功能，可以让主板在不装CPU和内存的情况下刷入BIOS；2、这款主板对网卡规格进行了提升，从常见的千兆网卡提升到了2.5G网卡。

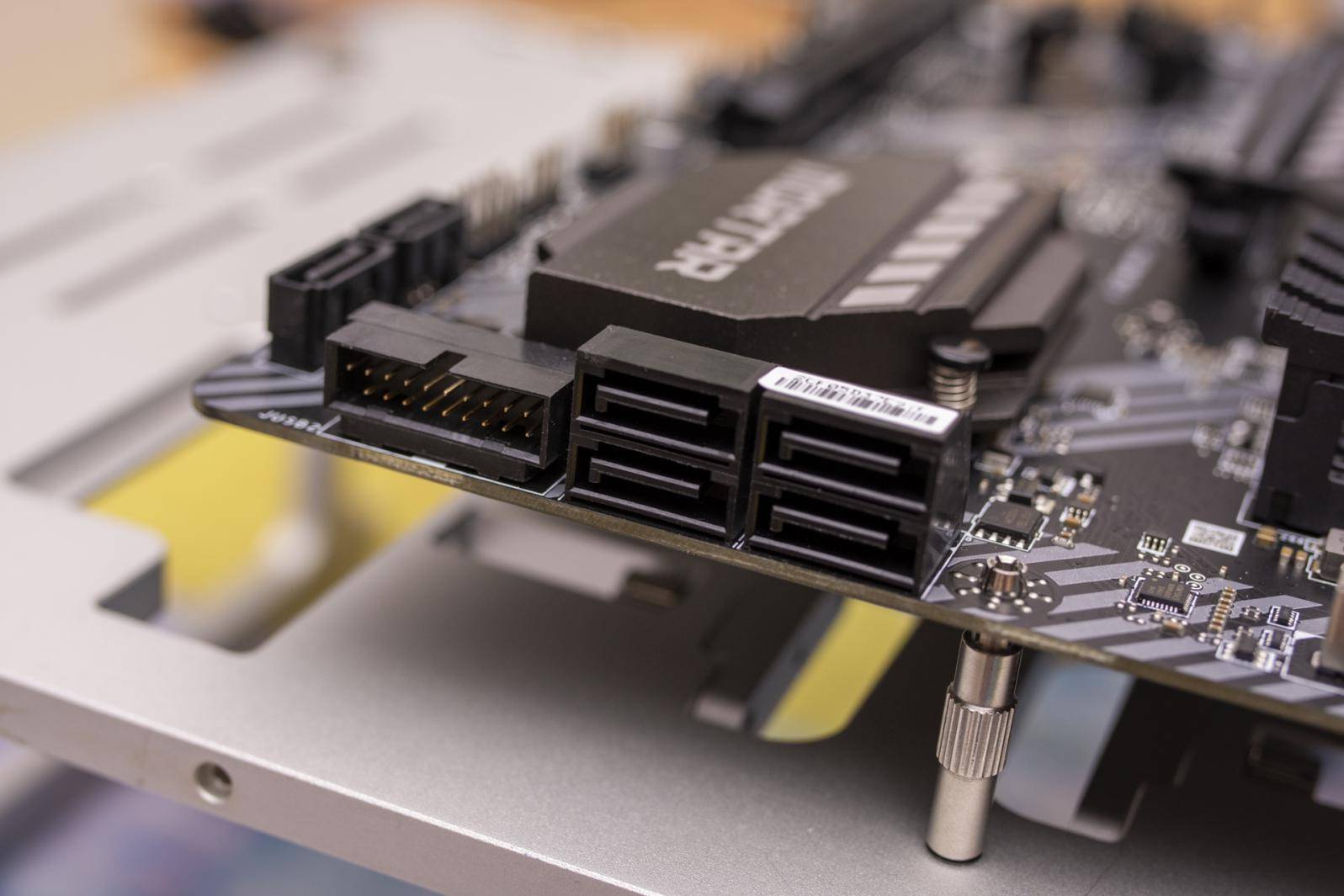

主板提供了6个SATA硬盘接口，同时通过扩展口可以为机箱前面板提供USB 3.2Gen 2 Type-C和USB 3.2 Gen1接口的扩展。

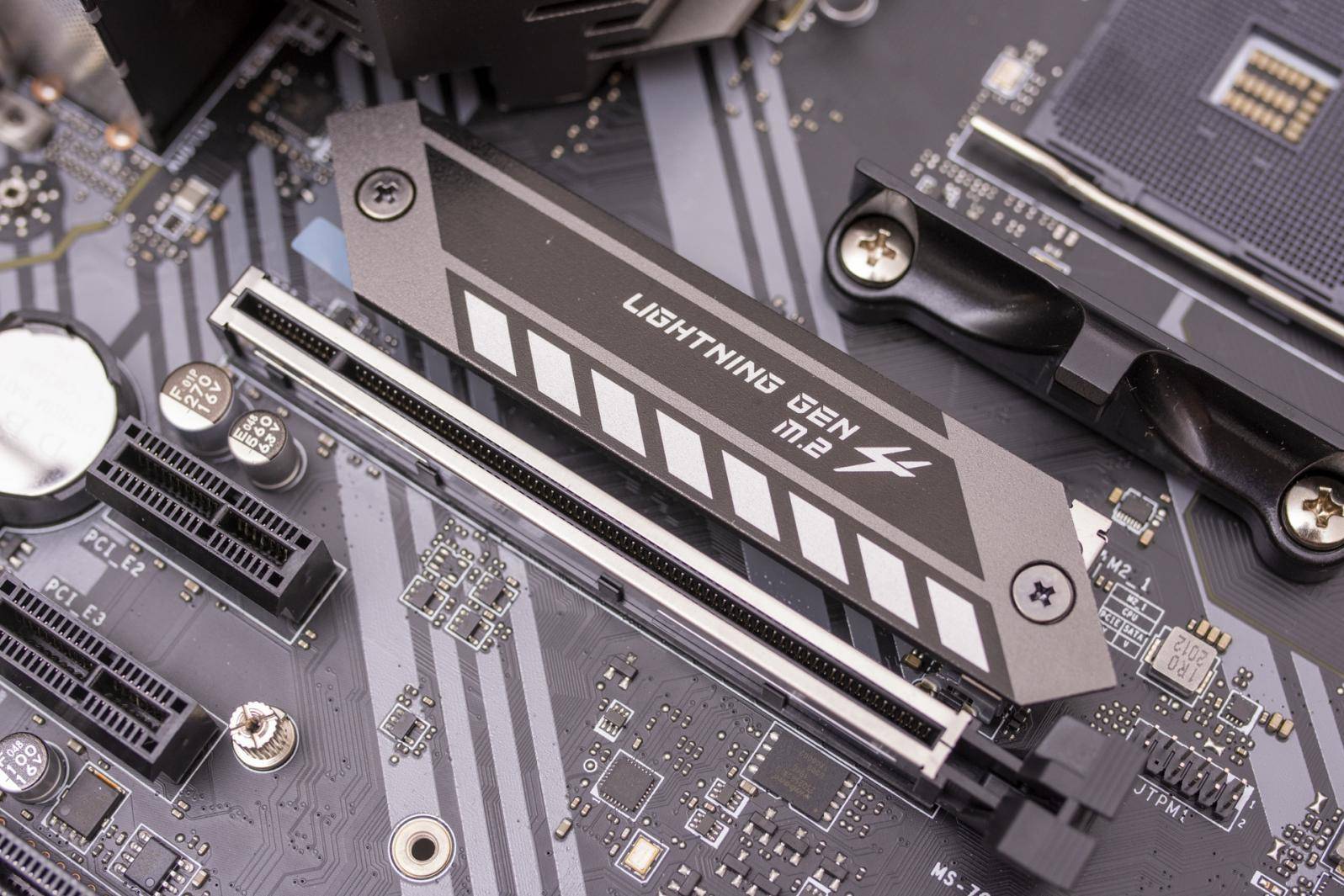

B550芯片组的一大提升就是支持PCI-E 4.0规格，通过提升带宽可以为固态硬盘带来更快的数据传输速度。MAG B550M MORTAR主板支持微星的Lightning Gen 4 M.2，传输速度最高可以达到64Gb/s，比Gen3×4 M.2 32Gb/s的速度要快出一倍。

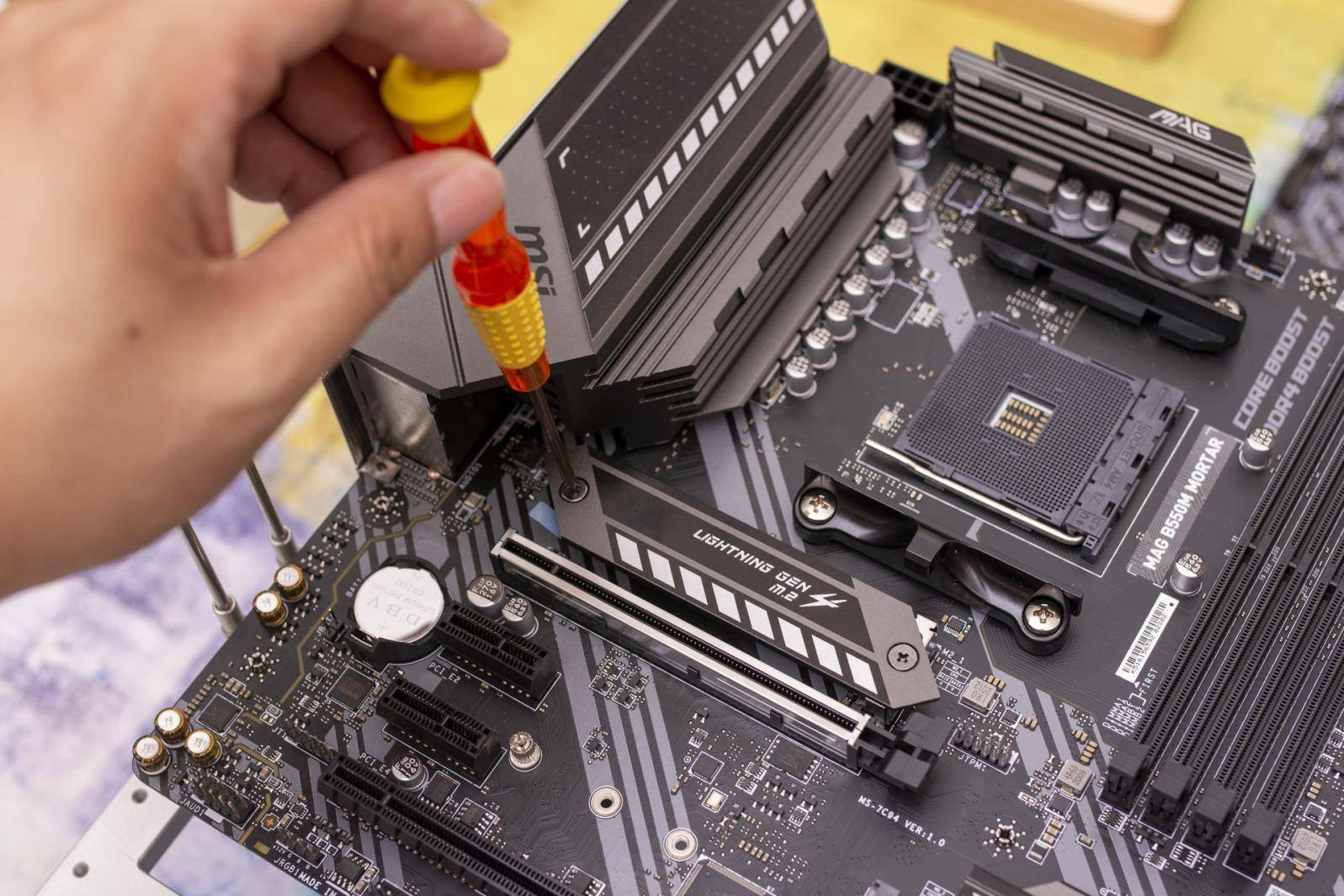

主板为第一条M.2硬盘位标配了散热器，省去了用户另行购买散热器的成本。不过第二条M.2没有标配散热器就略显遗憾了，毕竟现在M.2硬盘的价格越来越便宜，很多用户都不止一条M.2硬盘。

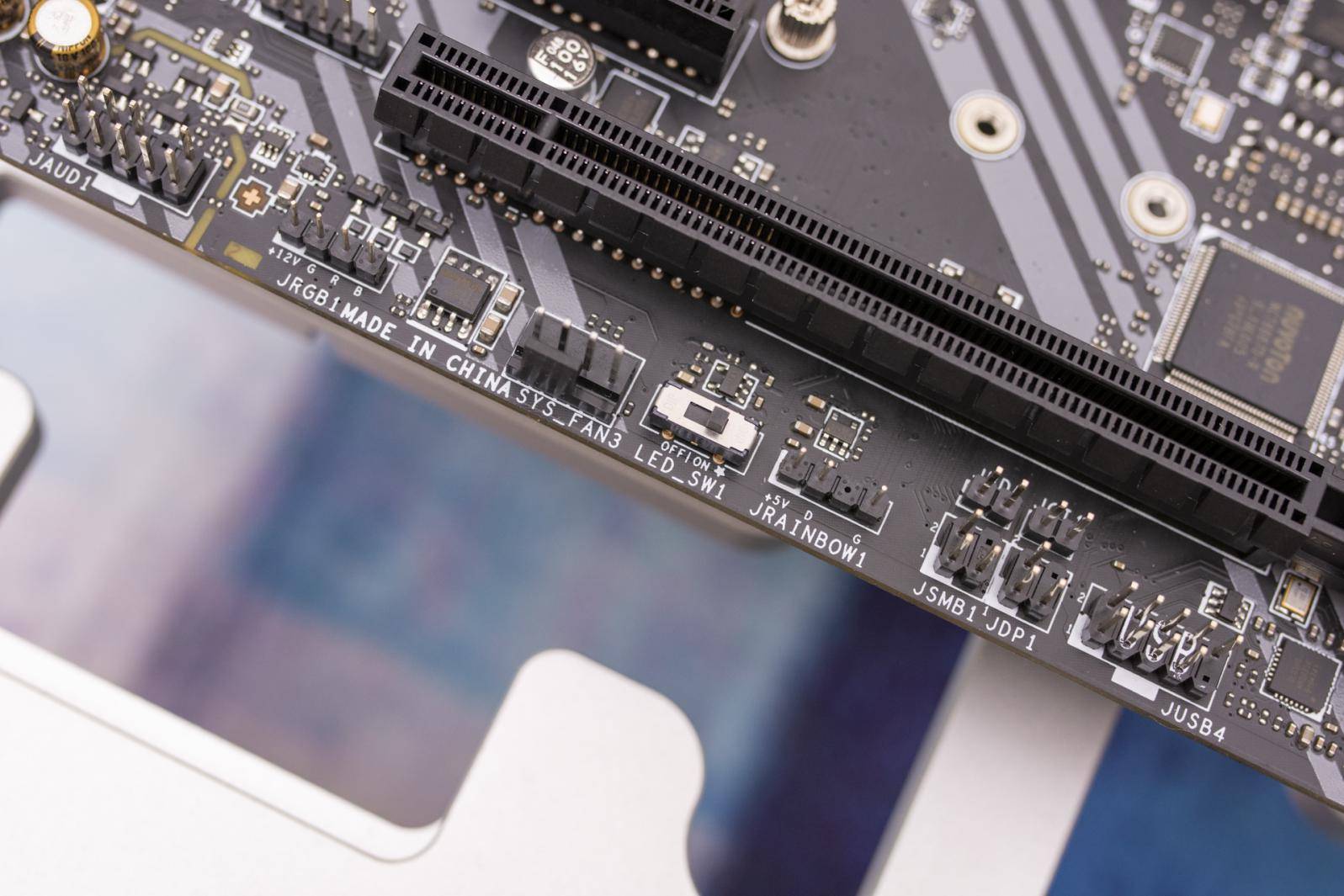

这款主板支持5V和12V两种RGB接口，用户在购买RGB风扇和水冷等配件的时候可以不用关注电压参数闭着眼放心买了。

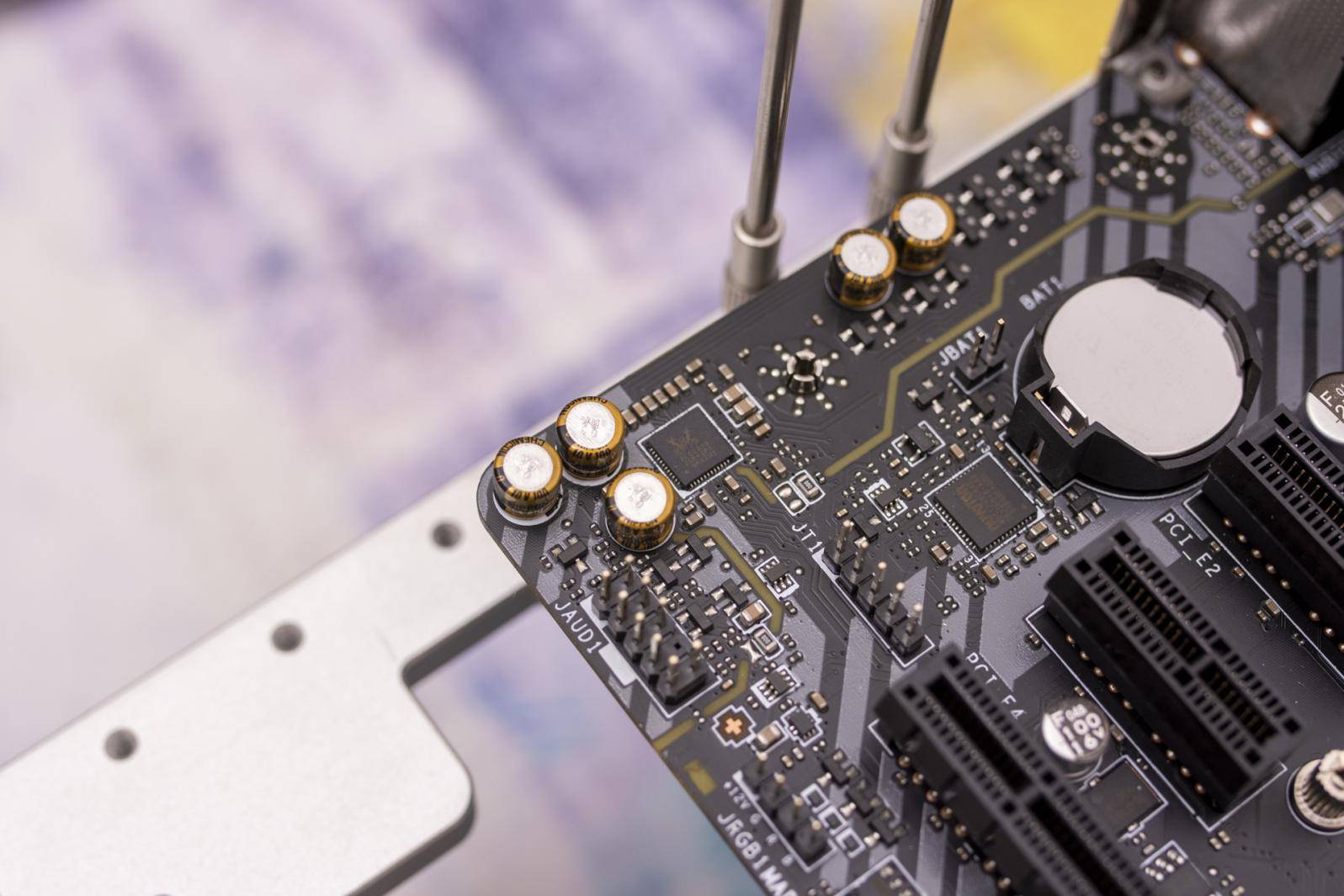

音频部分搭载了小螃蟹的ALC1200 声卡，对于非影音发烧友来说无论是播放音乐还是玩游戏都足够了。

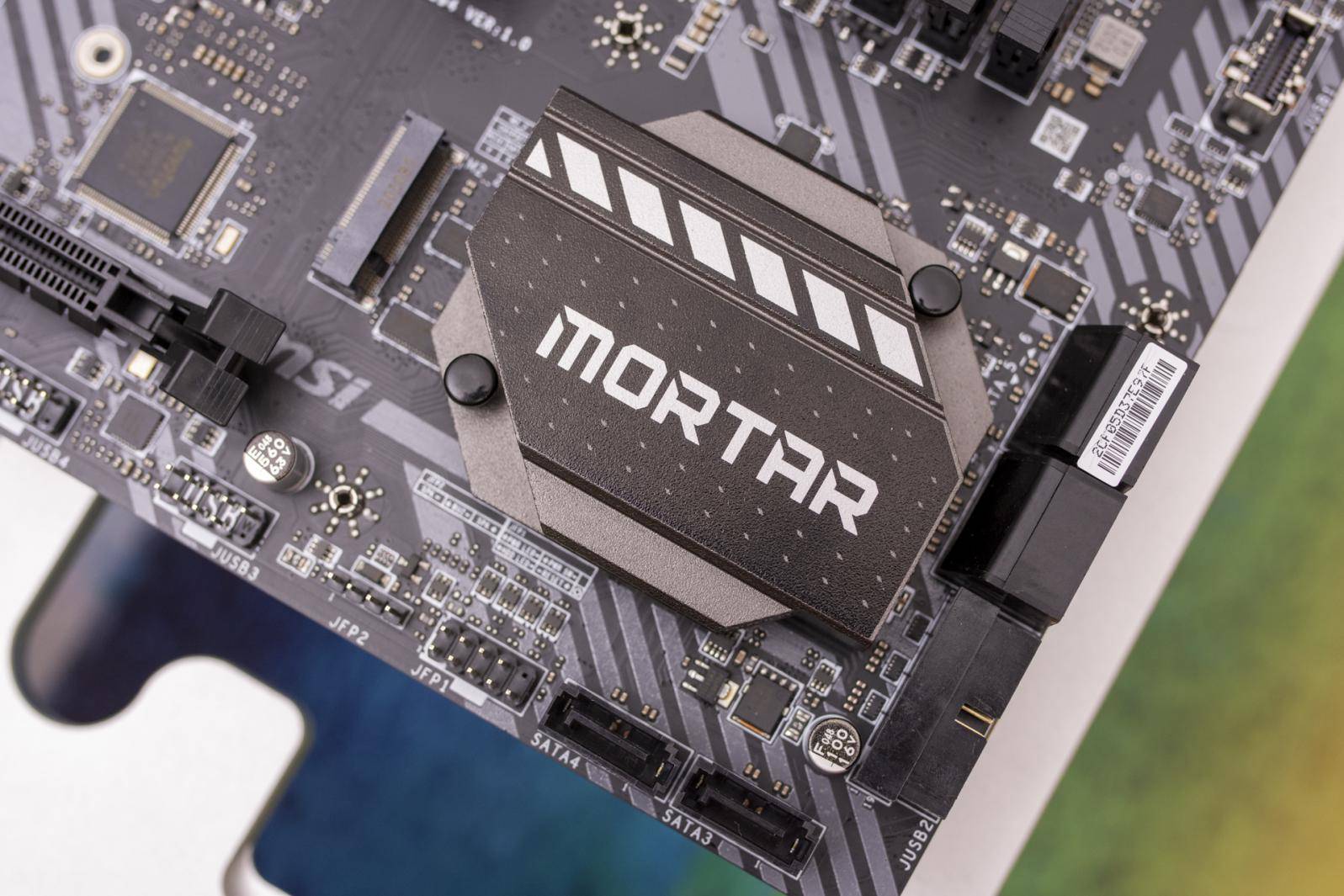

在X570主板上AMD自己亲自操刀设计，使得无论哪个品牌的X570主板都要给南桥搭载散热风扇。B550主板在规格和性能上相对X570没有那么变态，所以南桥的发热控制的很好，也就省掉了南桥风扇的配置。
B550主板的正式发售，让三代锐龙CPU有了最具性价比的座驾，同时也担任起了普及PCI-E4.0的重任。支持PCI-E4.0技术的显卡和固态硬盘等产品也能体验到更快的运行速度。
