微星MAG Z690 TOMAHAWK WIFI D4战斧导弹评测 昆明电脑批发 发布日期：2021-12-24
12代酷睿处理器和御用Z690主板上市已经1个多月，这一代处理器的内存控制器支持DDR4与DDR5两种内存，因此在主板上自然也会有两种不同选择。DDR5版内存性能和频率更高，而DDR4版因为内存更加普及与价格较低的因素受到很多老玩家的青睐。

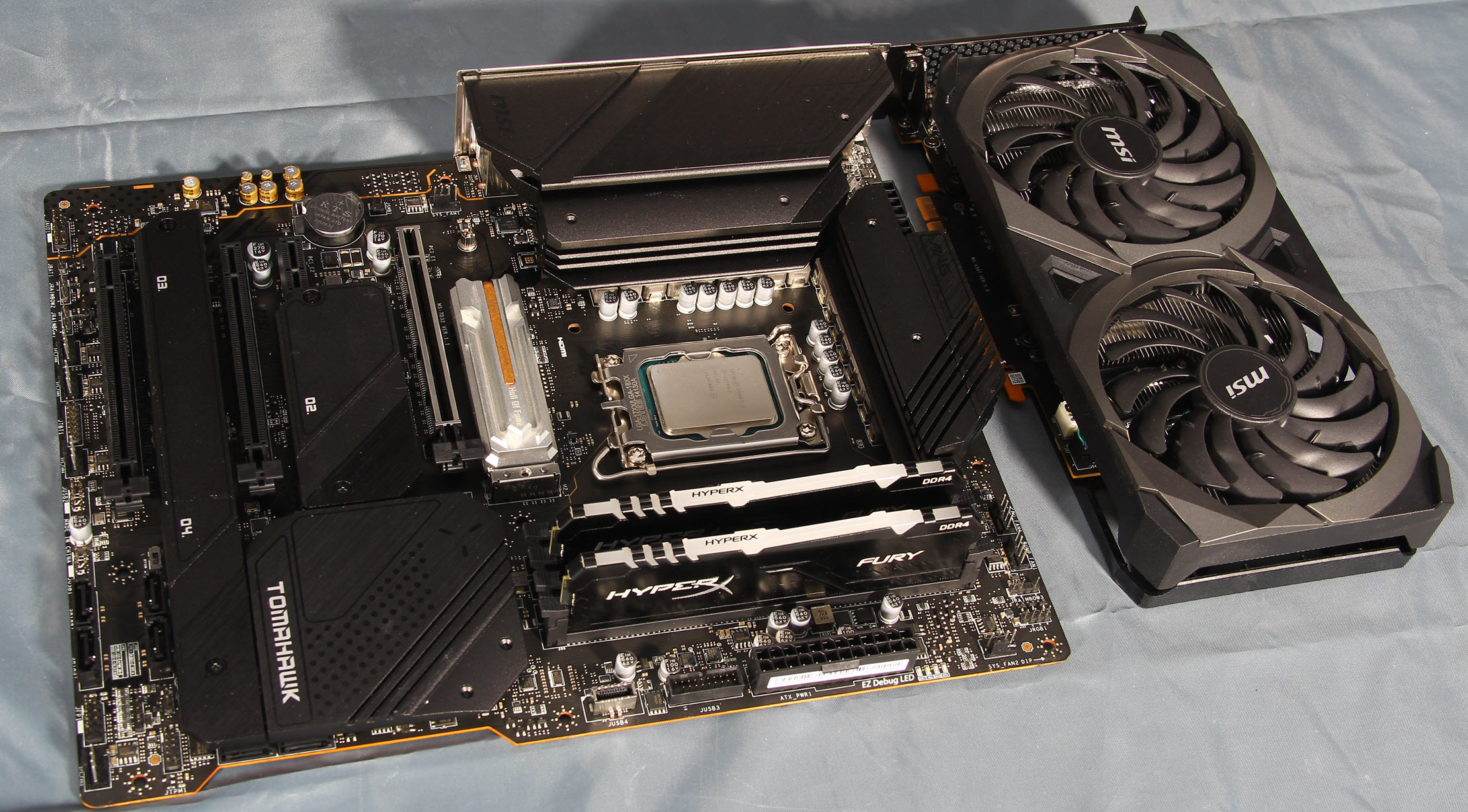

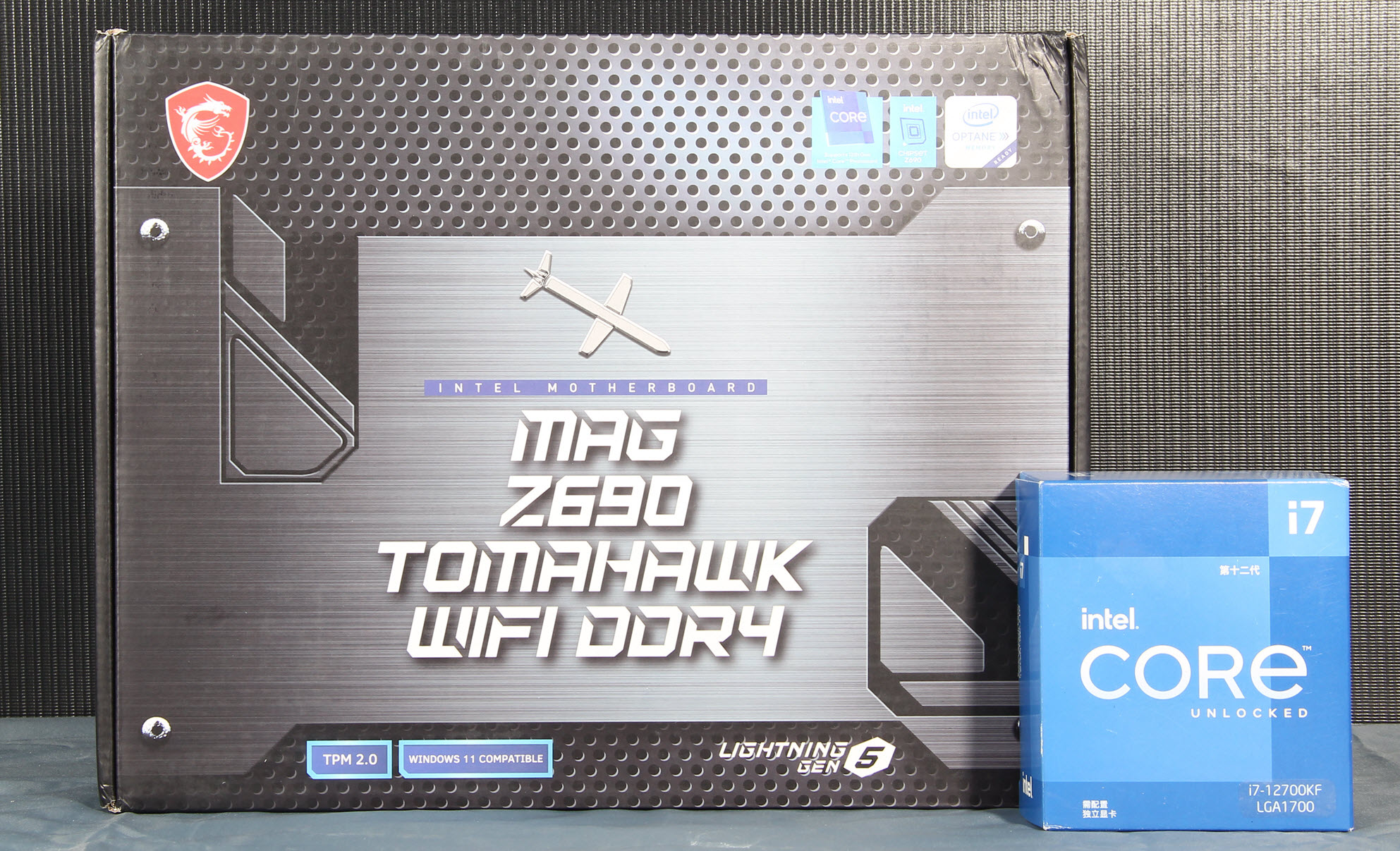

此次我们实测的就是微星MAG Z690 TOMAHAWK WIFI DDR4战斧导弹，配合的CPU是i7-12700KF。外包装自然依旧军事元素，黑灰碰色包装型号字体显得格外醒目。

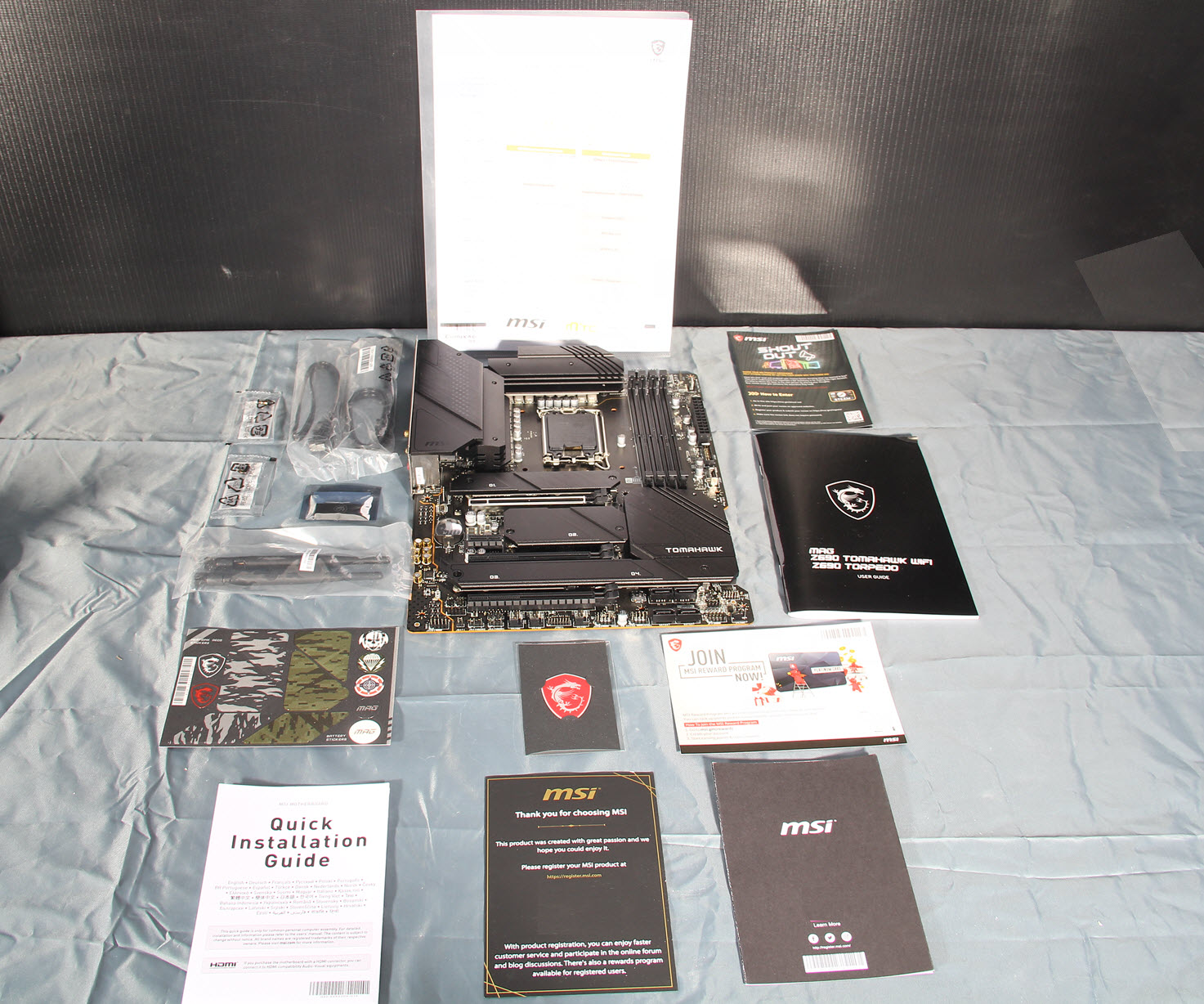

附件方面对微星来说给战斧配置的着实不算豪华，而实际上呢还略显寒酸，线材只有一对SATA线、一个驱动U盘、一对WIFI天线、彩页贴纸、M.2固态螺丝以及各类说明书。

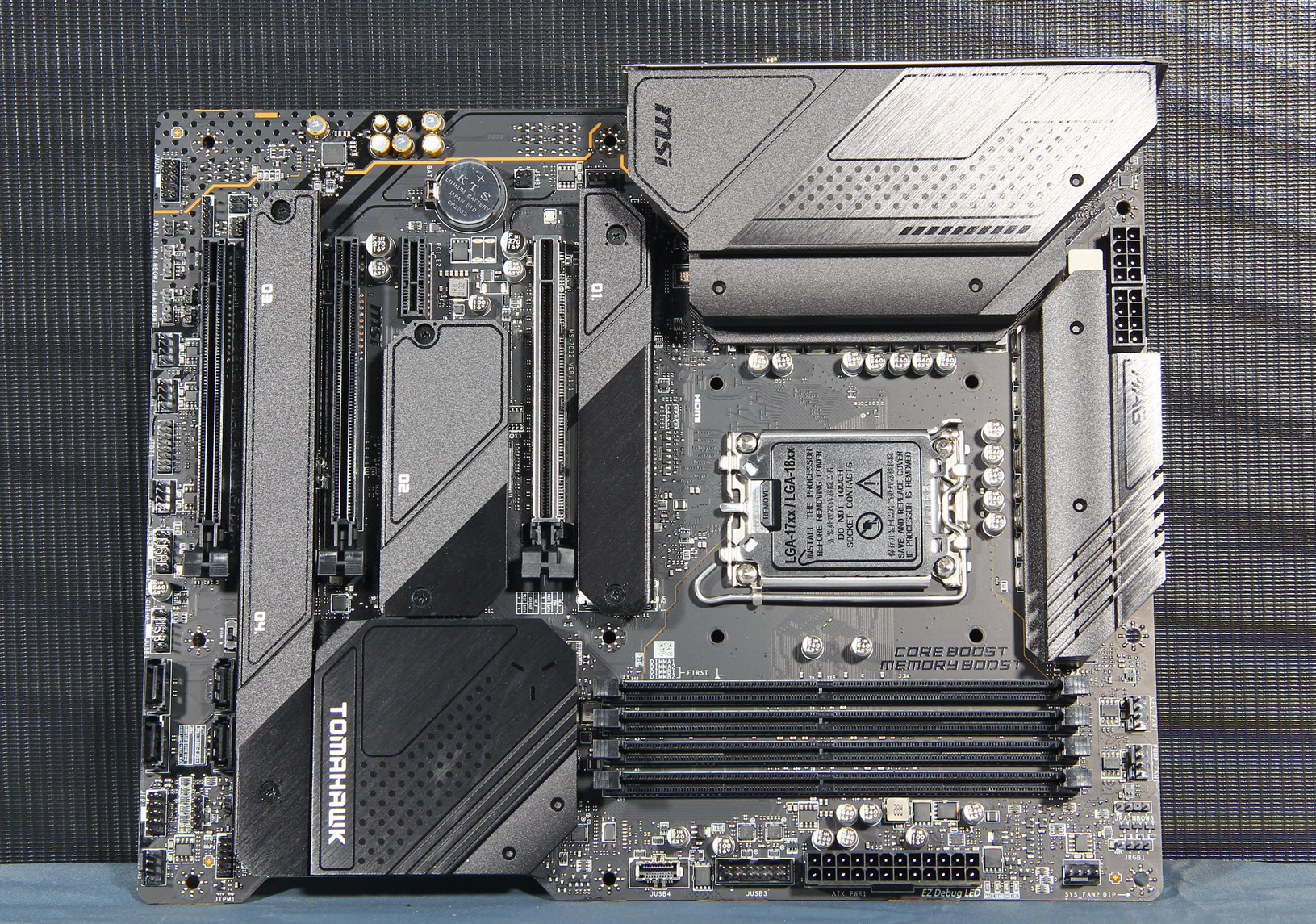

Z690战斧相比于上代Z590战斧导弹主板，外观设计上更为简约、低调。黑色PCB上覆盖了金属拉丝和磨砂质感的散热铠甲，这款主板的定位大概走向是中端性价比，但是做工用料方面，芯片组规格高，连周边配件都做了较大幅度升级。第三代钛金电感，6层PCB板2盎司铜强化设计，此款主板上也有新一代SMT焊接工艺。

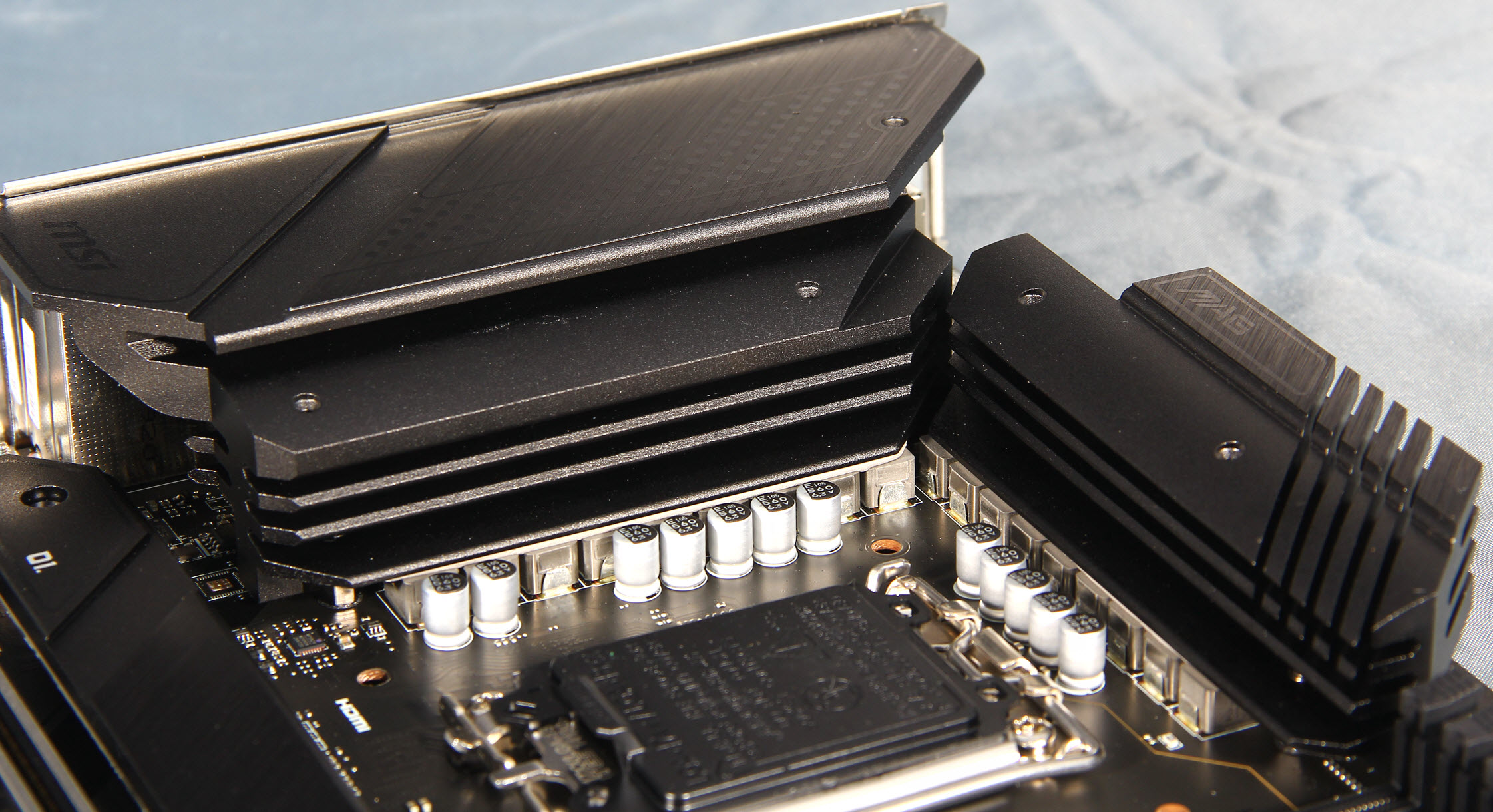

供电方面采用16路供电设计，搭配单路70A的DRMOS管，对CPU输出能力非常强悍，可以轻松驾驭12代主流型号CPU。一体式的IO散热装甲，上面只有MSI的文字LOGO。

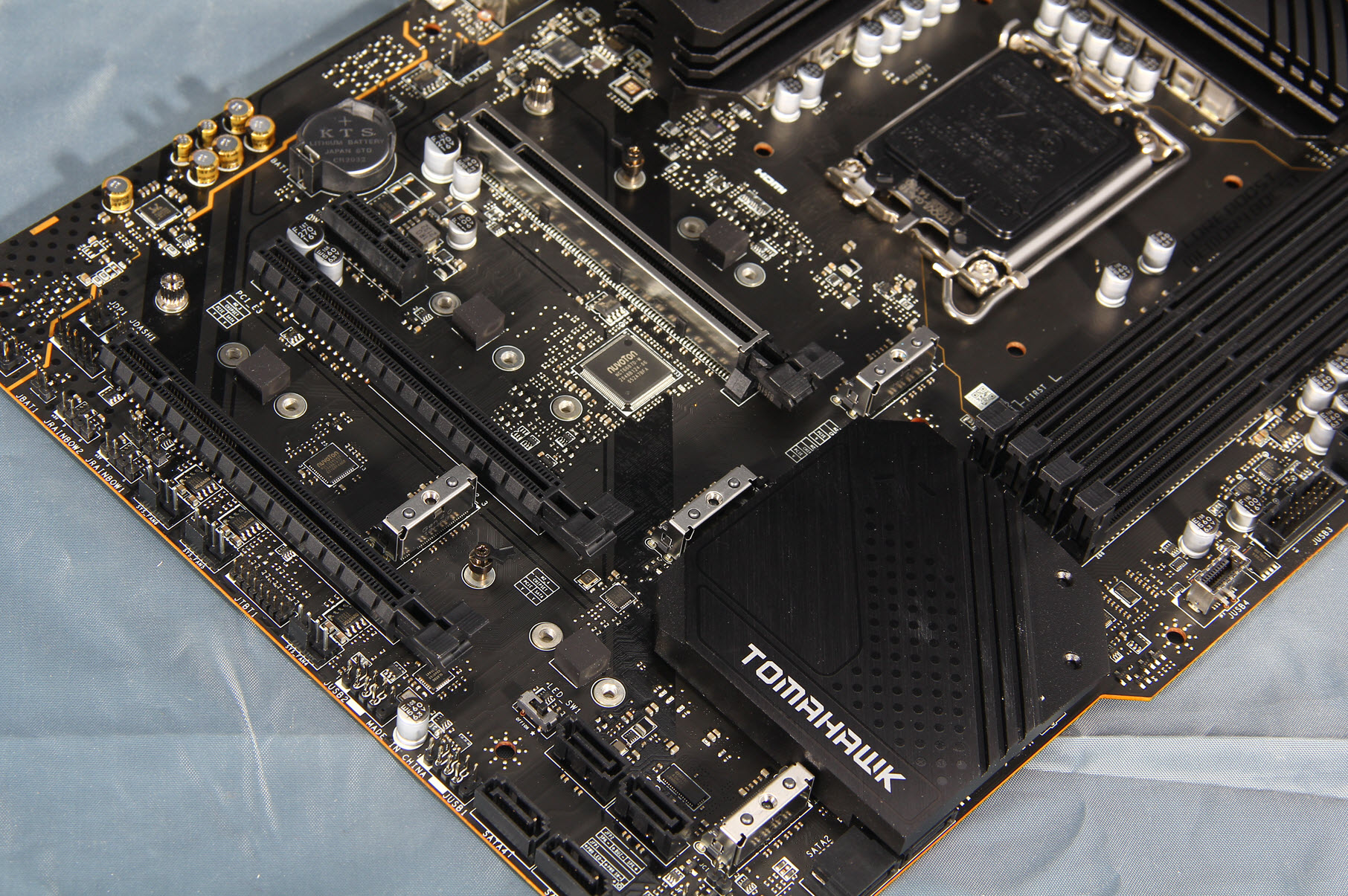

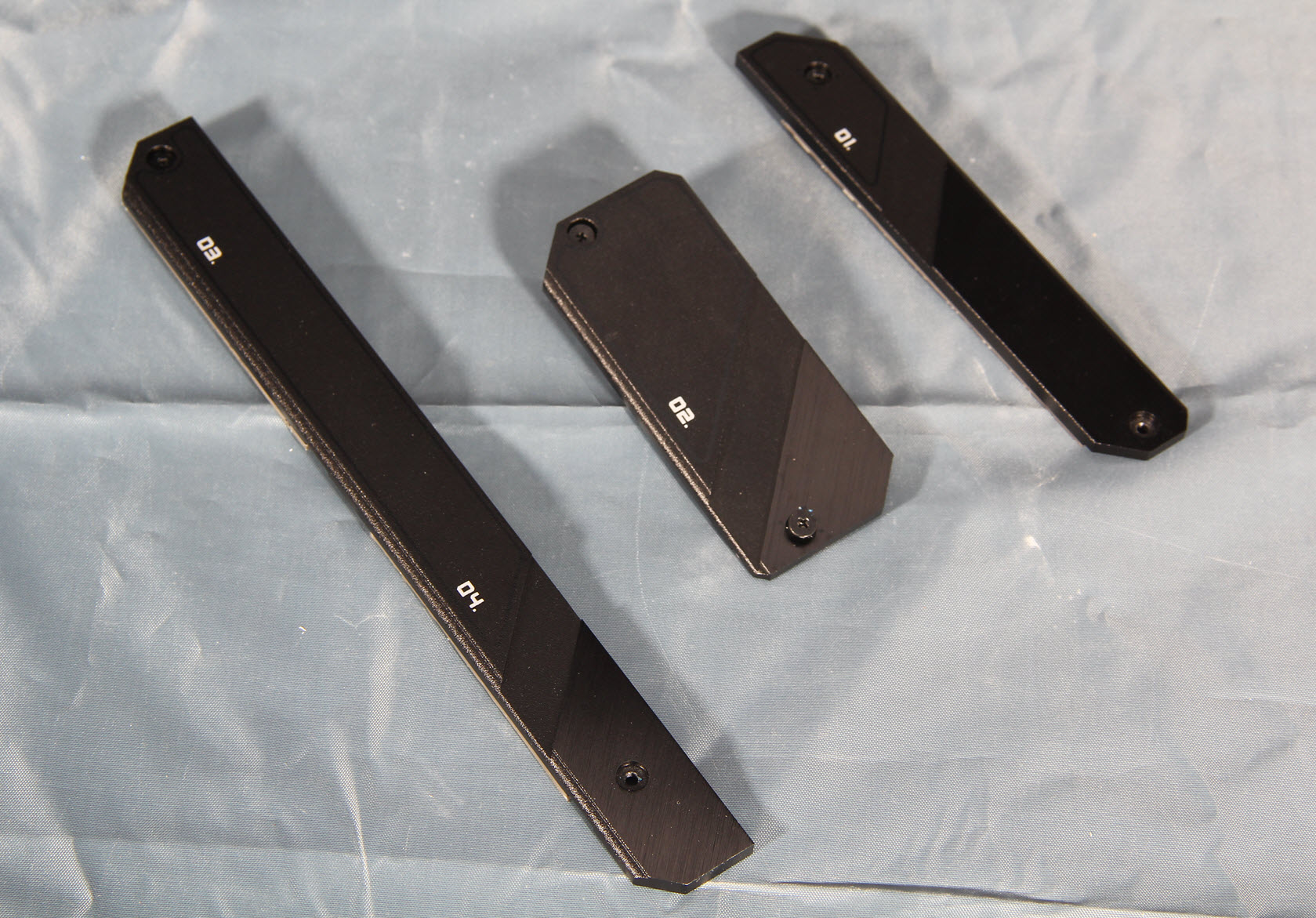

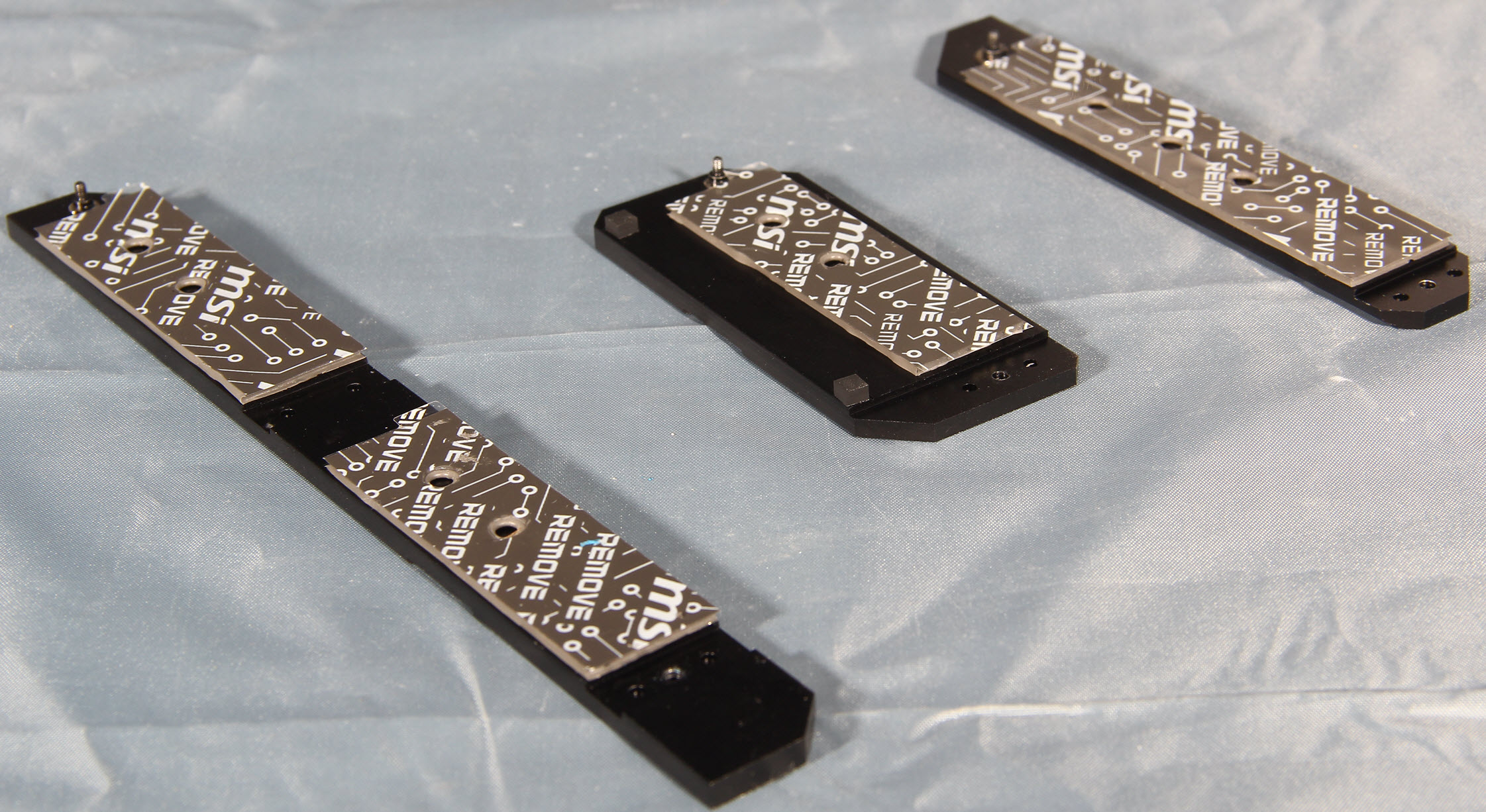

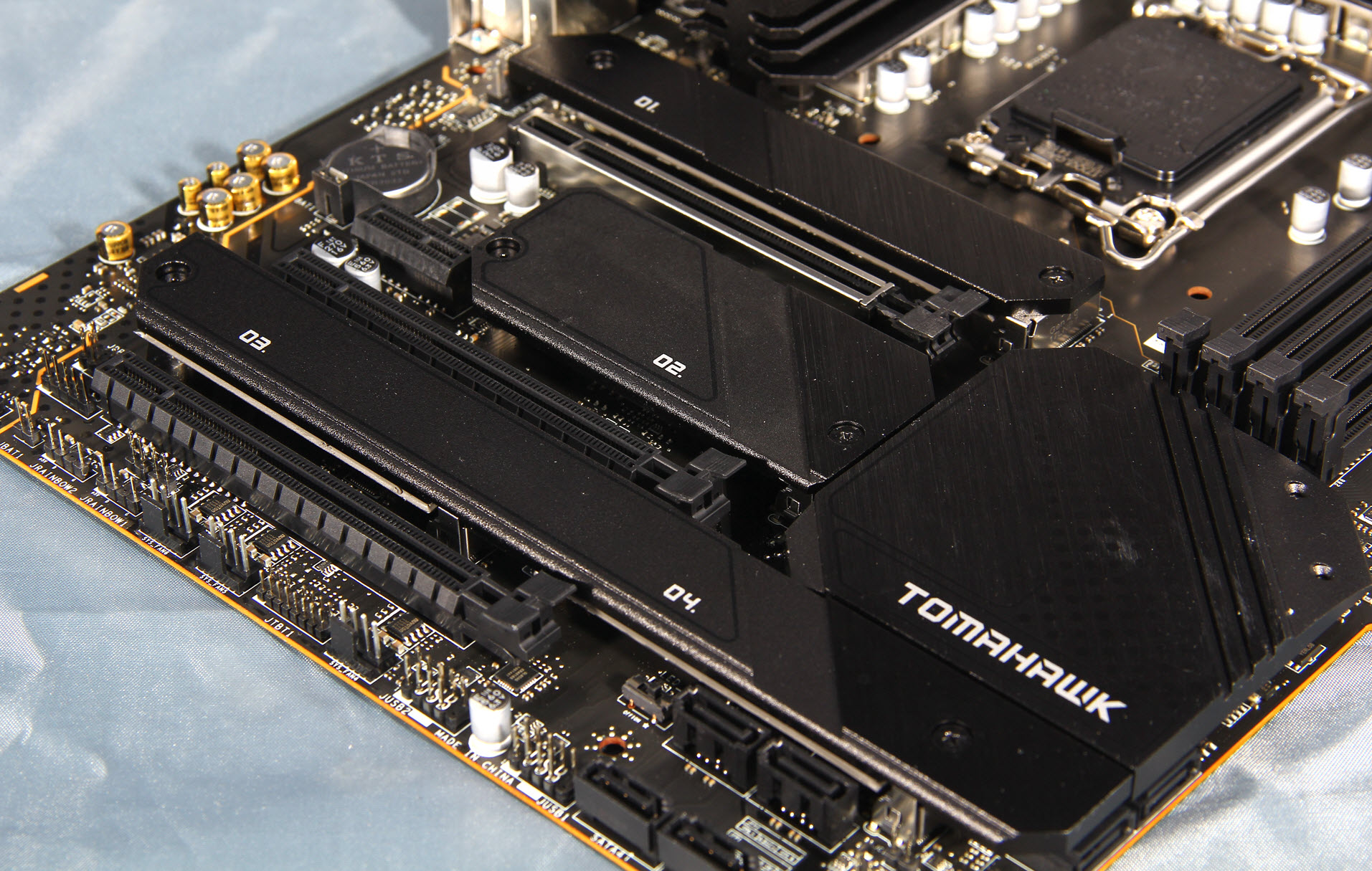

第一个PCI-E插槽有钢铁装甲保护，对于安装大尺寸重量级显卡起到防护作用。提供了4个M.2插槽，均有冰霜铠甲散热片覆盖，表面还有数字标注。其中3个为PCI-E 4.0x4规格，另一个为PCI-E 3.0x4规格，足够满足主流玩家使用和扩展需求。
PCI-E主插槽采用16X SMT工艺，有钢铁装甲保护，对于安装大尺寸重量级显卡起到防护作用。其提供了4个M.2插槽，均有冰霜铠甲散热片覆盖，表面还有数字标注。其中3个为PCI-E 4.0x4规格，另一个为PCI-E 3.0x4规格，足够满足主流玩家使用和扩展需求。4个M.2接口，最高可容纳M.2-22110长度的SSD安装。

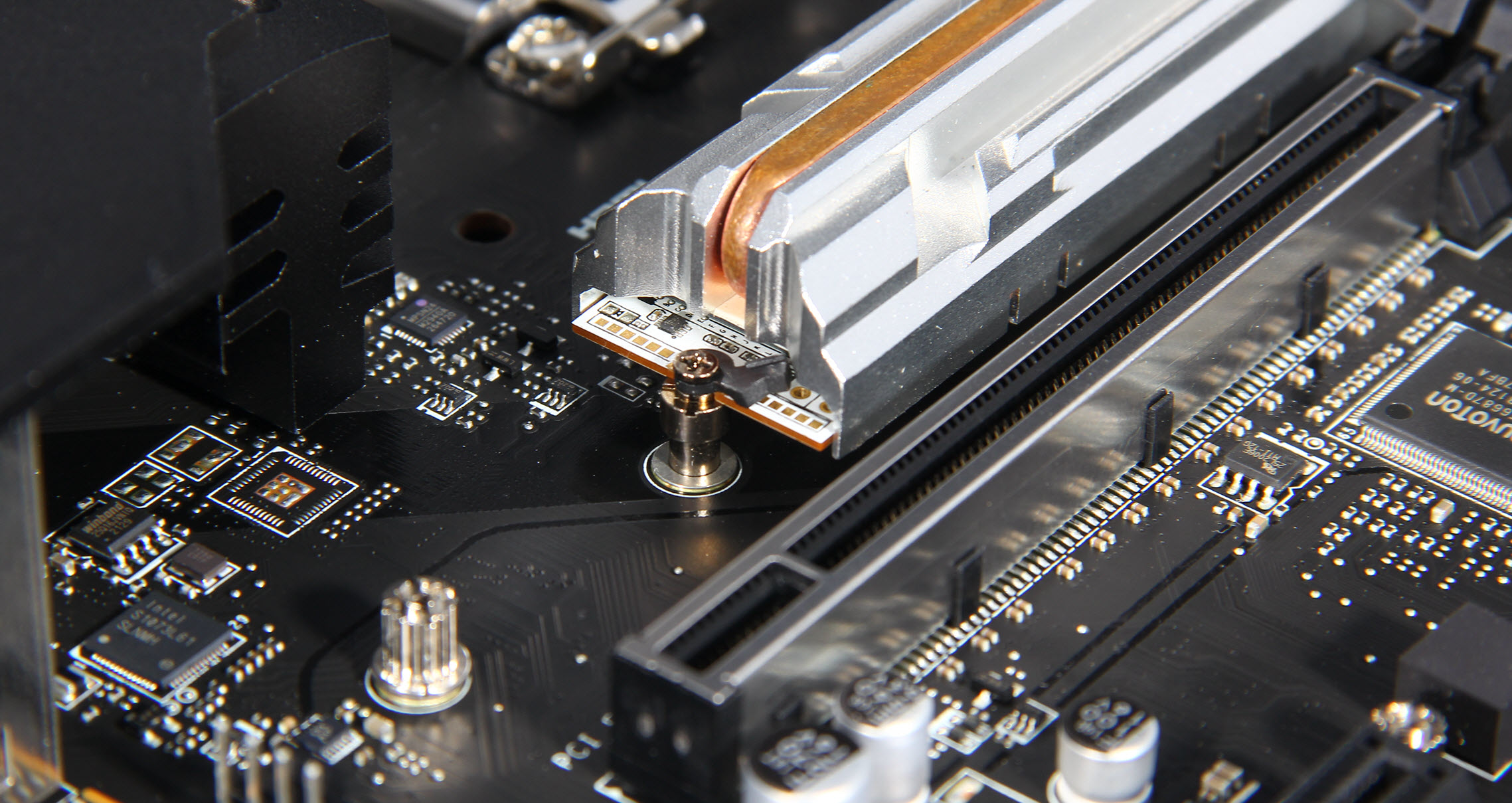

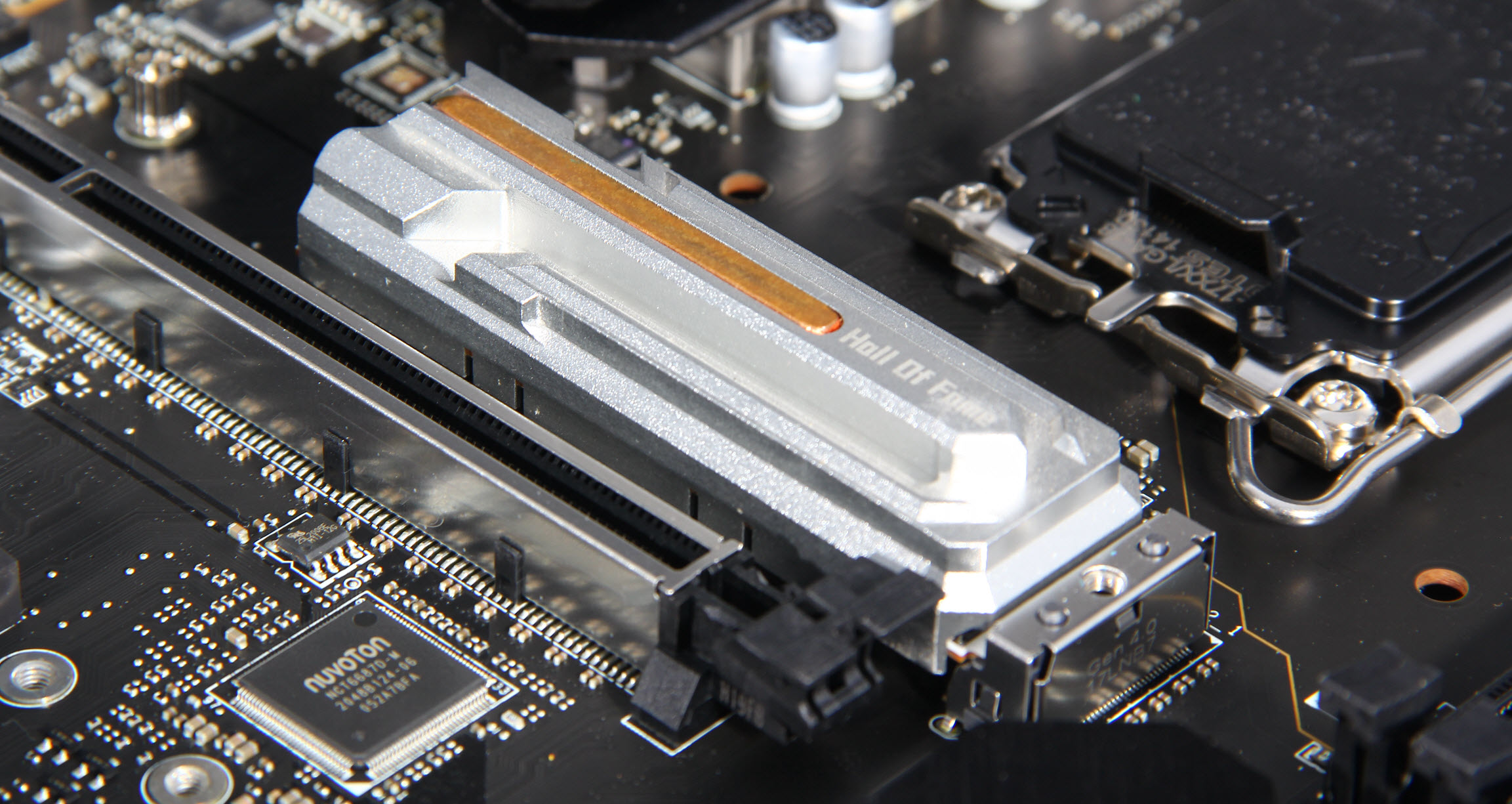

在细节上更有免工具M.2固态安装扣具，使用的固态是影驰第一代HOF NVMe PCIe4.0，这个小设计很巧妙、也很实用。

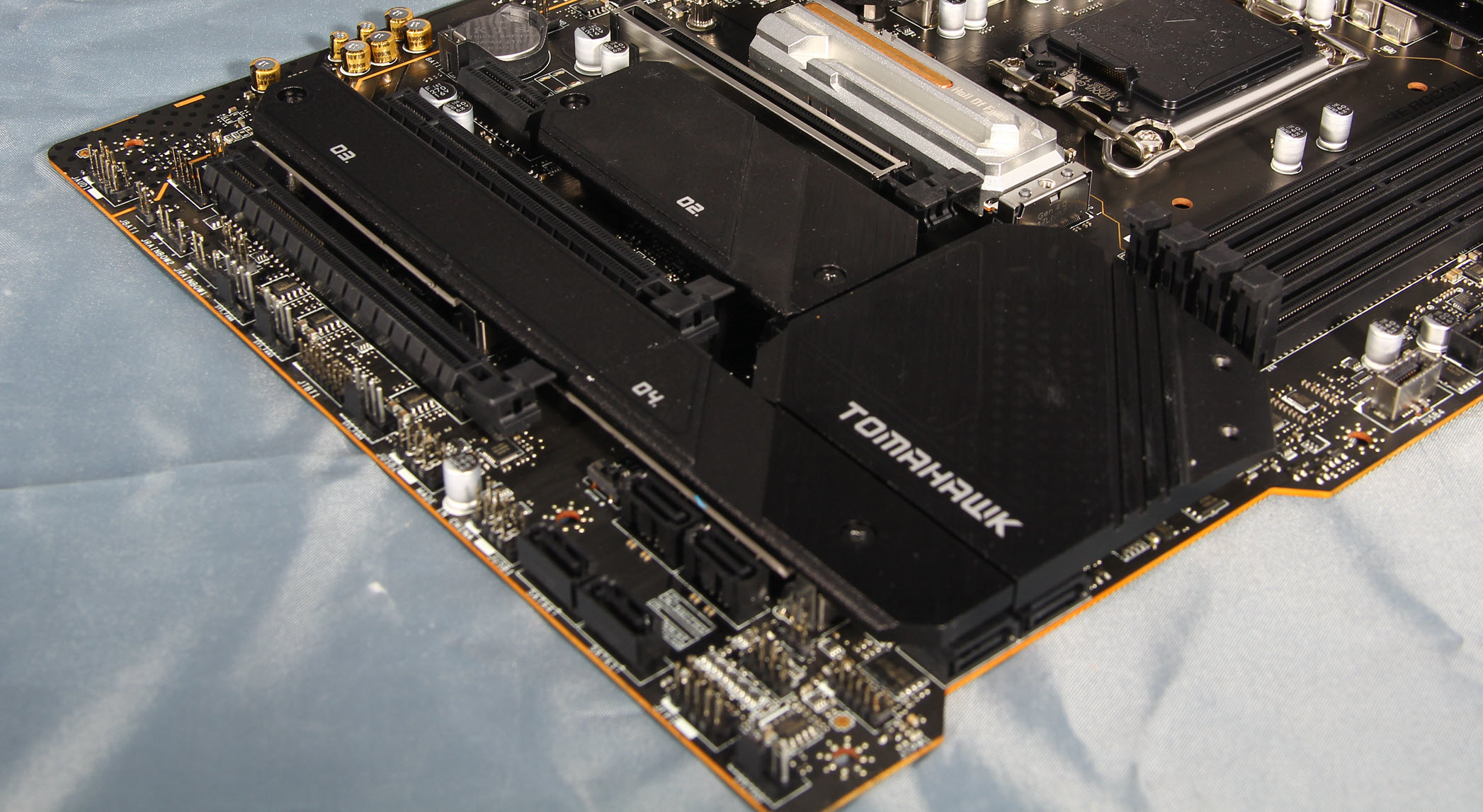

SATA接口位置PCB依然被裁掉了一块，这也貌似是战斧导弹的特点，南桥散热装甲面积也明显增大不少。提供了6个SATA 6Gbps接口，均由南桥提供，由于南桥散热片增大，其中2个旋转了90°布置在主板右侧散热片下方边缘，4个垂直安装的布置在主板底部。

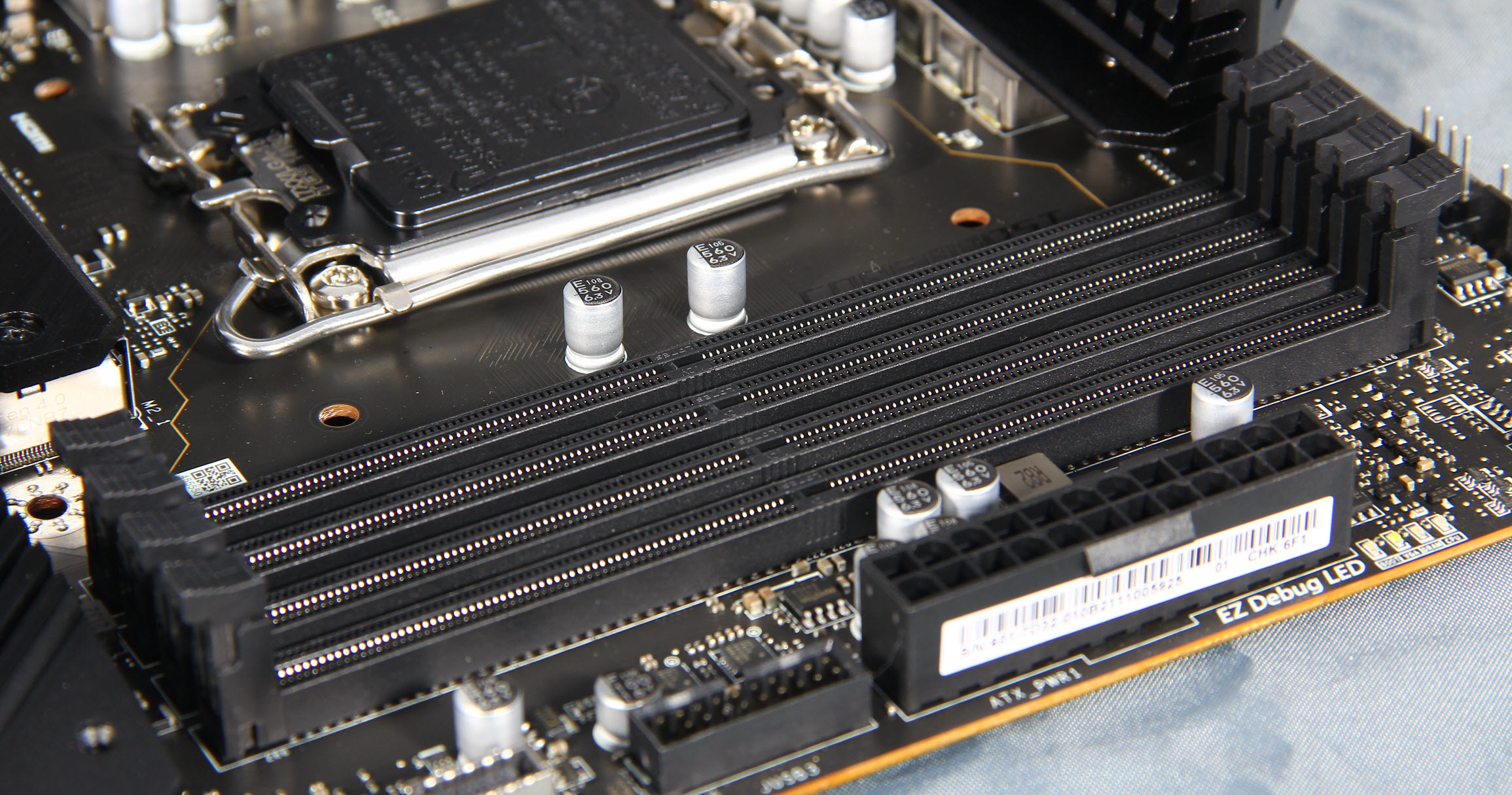

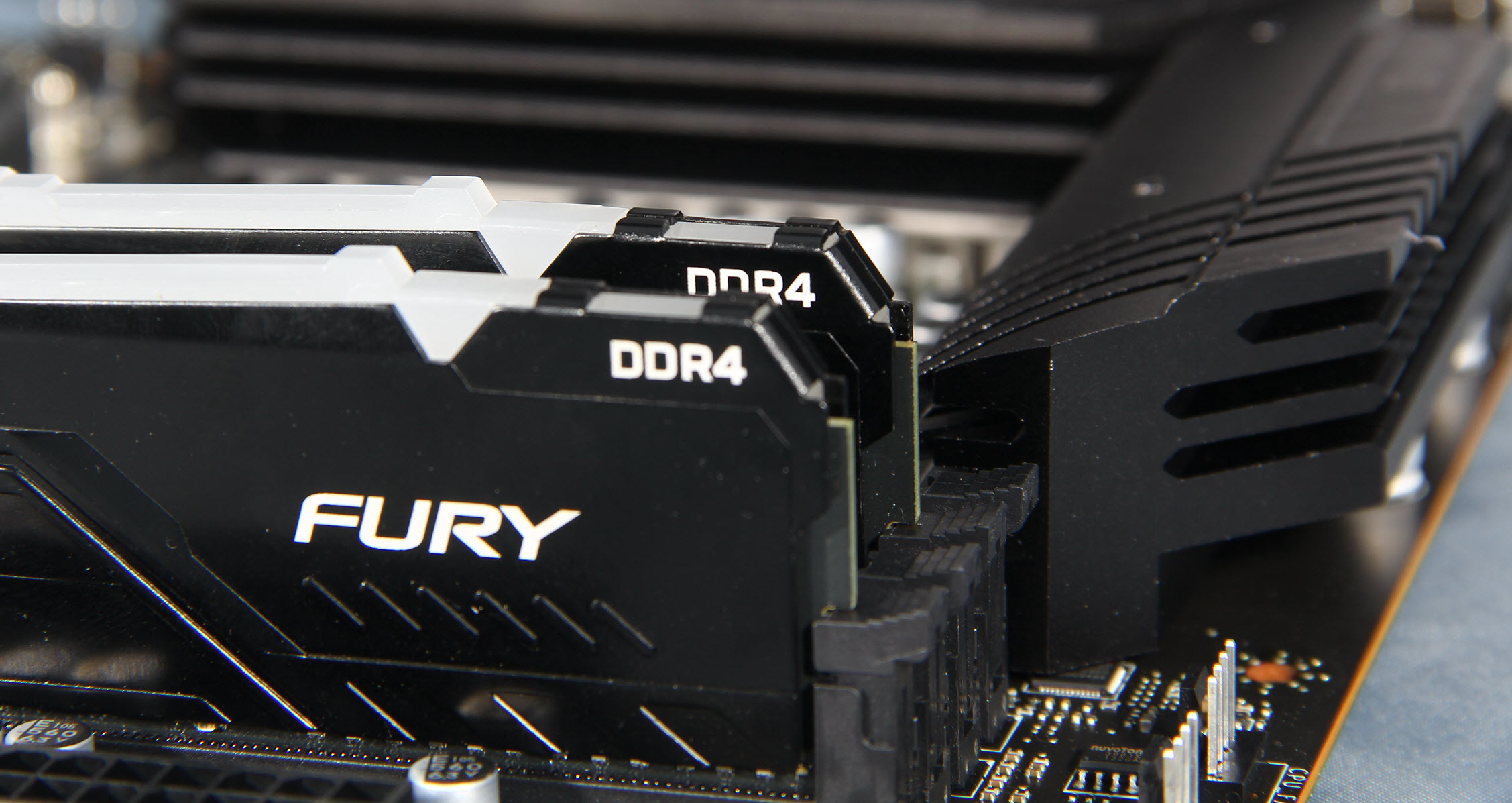

骇客神条FURY系列采用精选颗粒，速度为DDR4 3200，容量8GB，CL值为18，时序18，工作电压1.2V，配备散热马甲，支持PnP自动超频及Intel XMP，提供终身质保。骇客神条系列支持PnP技术，自动适应超频，时序CL15，工作电压1.2V，依旧具有一定可超频空间。
该款RTX 3060显卡流处理器3584个，纹理单元和Tensor Core也同步减少到了112个，但是对于游戏性能至关重要的很ROP单元依然是48个。采用20系魔龙专配的刀锋5代风扇，相比普通风扇风压提升50%，相对于刀锋4代风压提升15%，具有风扇智能停转技术，在显卡需要降温时风扇自动启动；具有大量的导热垫，PCB组件提供额外的散热效能。

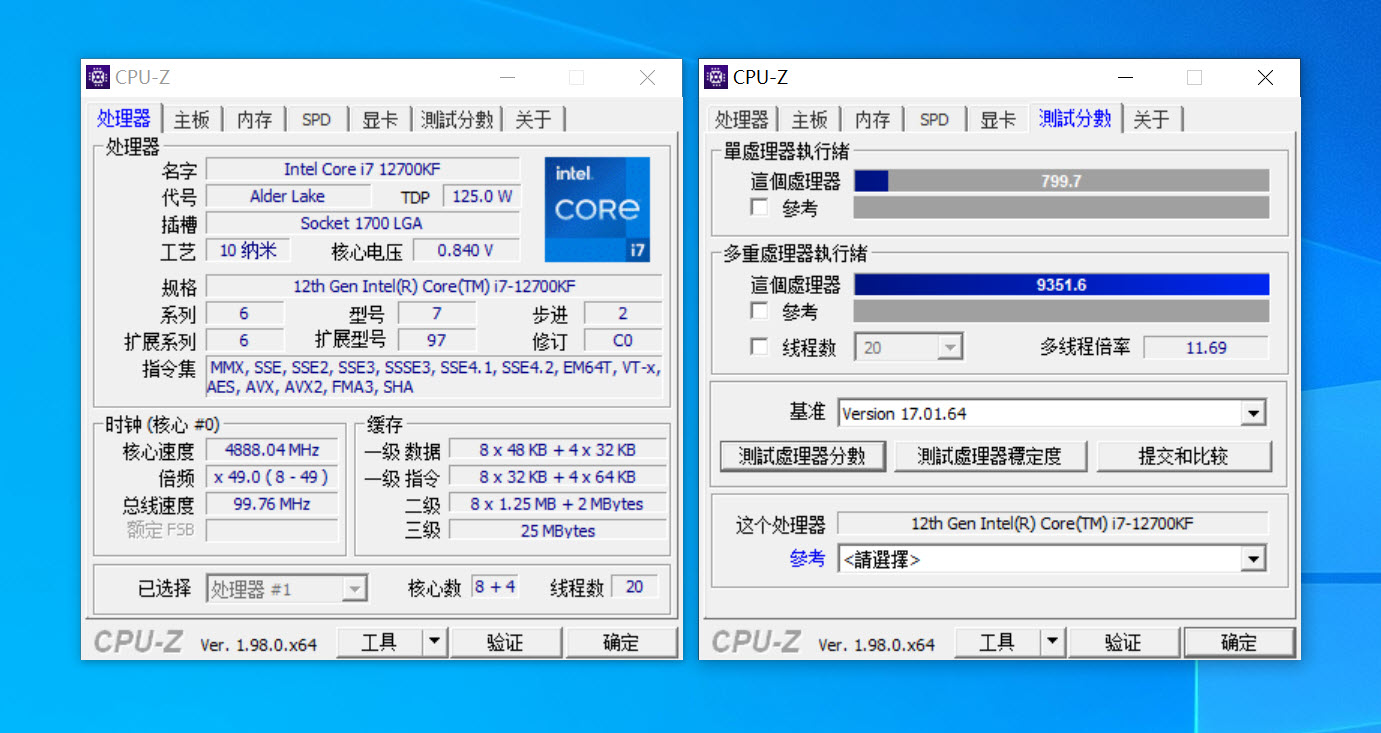

i7-12700KF基于全新的10nm ESF工艺的混合架构，采用全新的LGA1700封装接口，拥有8大核（P核，性能核，主攻单核性能）+ 4小核（E核，效能核，主攻多线程优化）的设计，共有12个核心和20个线程，性能核最高频率达5.0GHz，效能核最大频率为3.8GHz，配备25MB三级高速缓存，TDP热设计功耗为125W，由于型号F后缀所以无内置核显。根据官方数据，Alder Lake 的 IPC 与上代相比提升19%，性能吊打上一代上一代旗舰级i9 11900K，而对比R9 5900X在单核性能领先了20%左右，同时多线程方面，也略超R9 5900X。

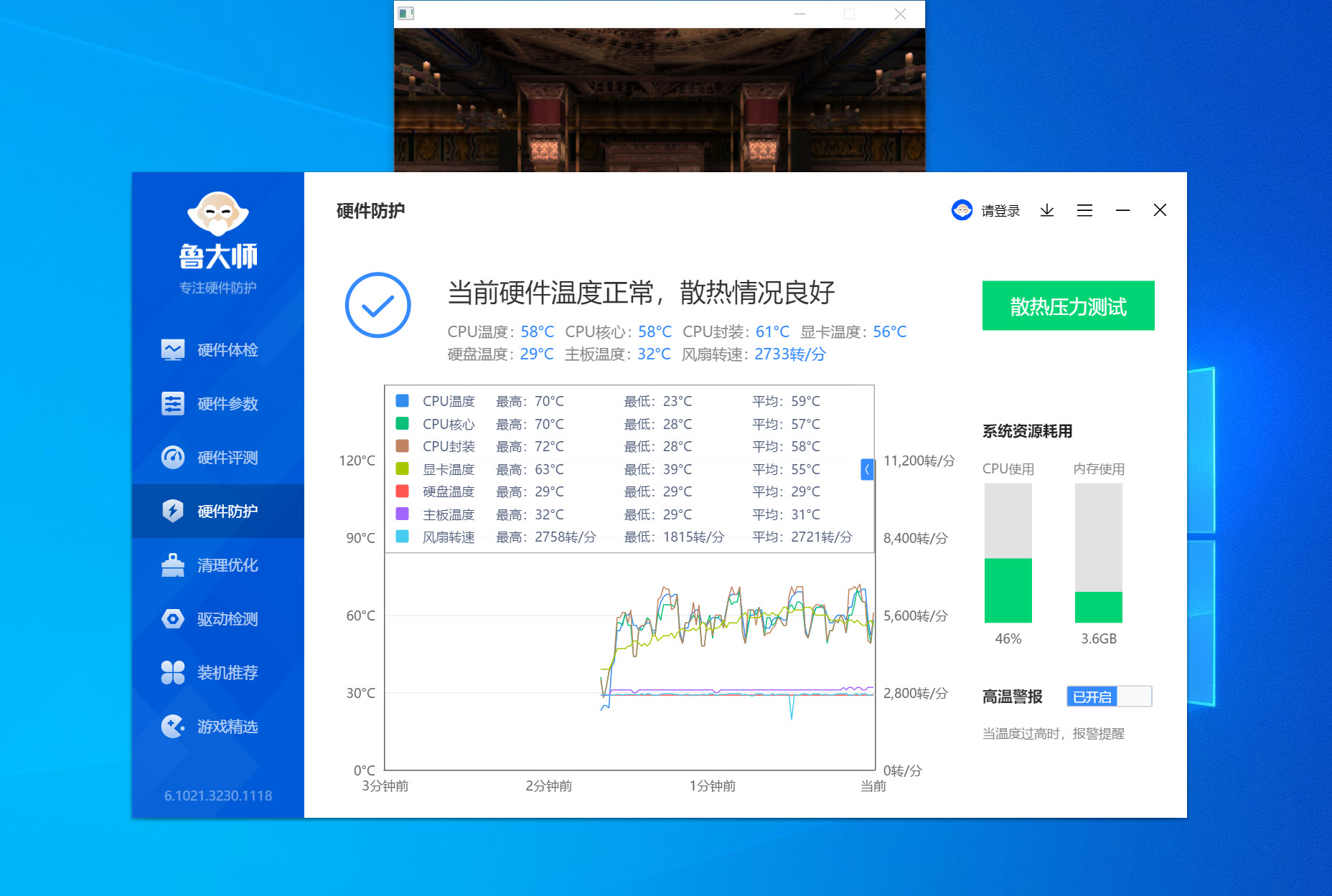

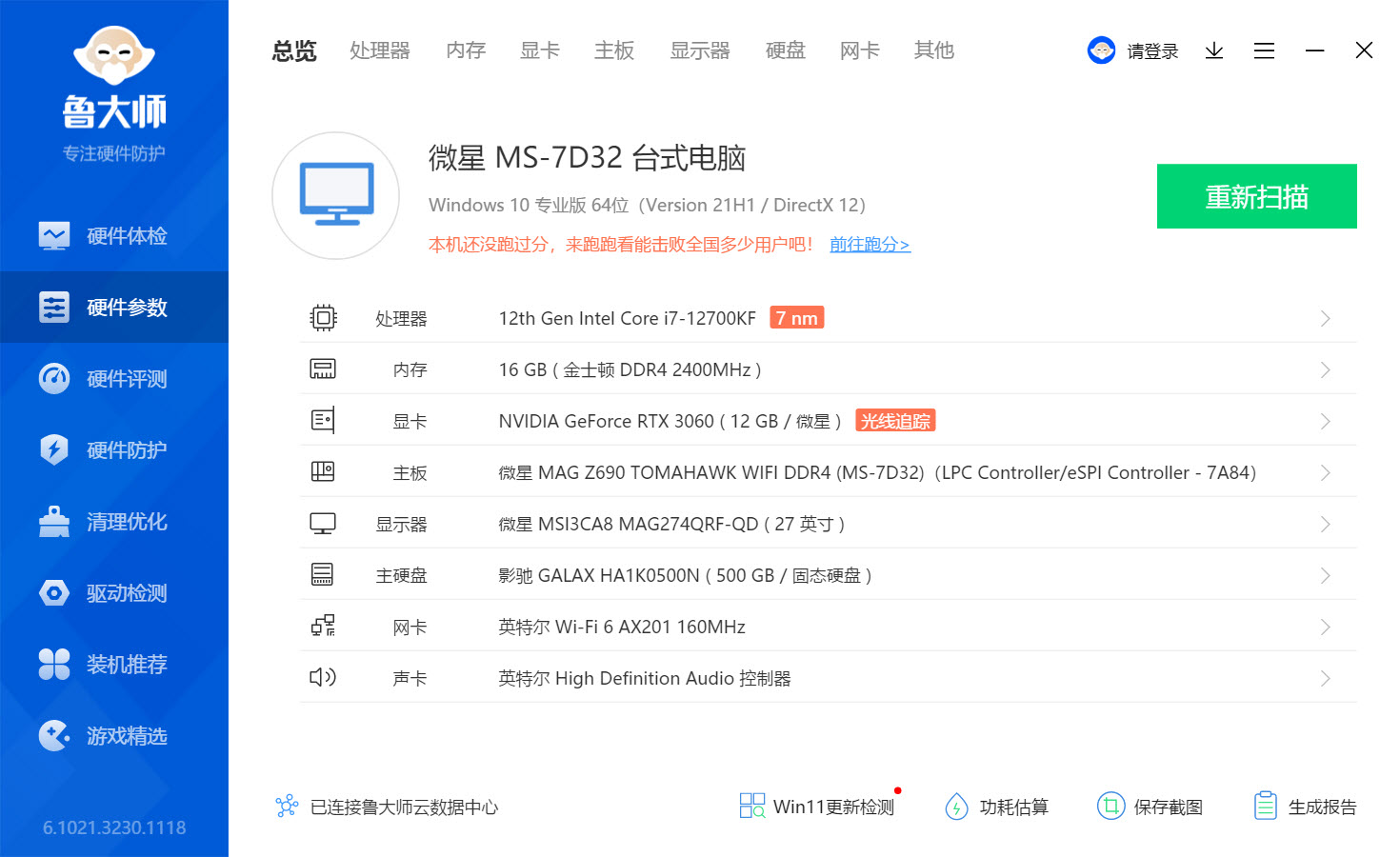

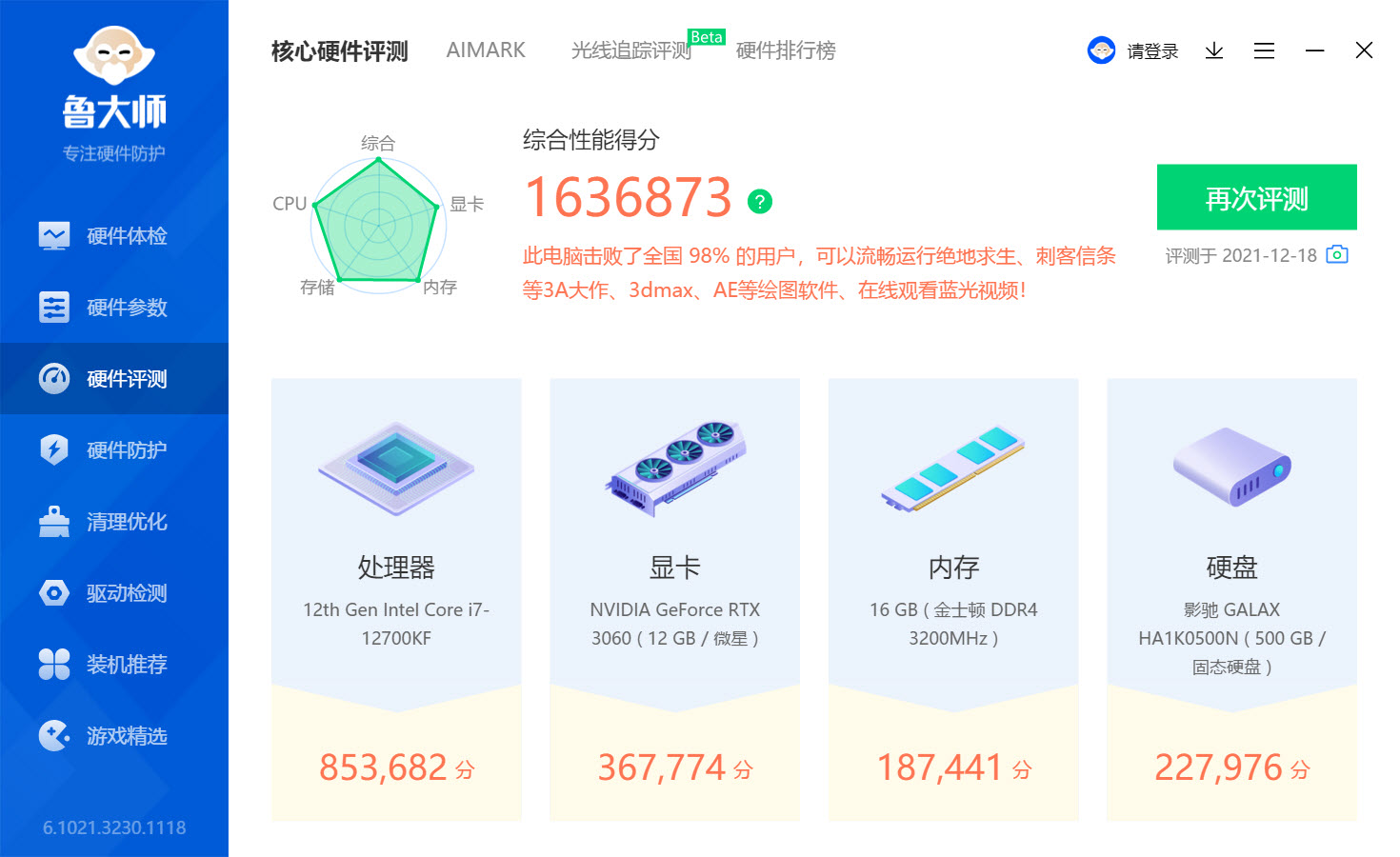

鲁大师实测，整机1636873分，12700KF自己搞定了一半，

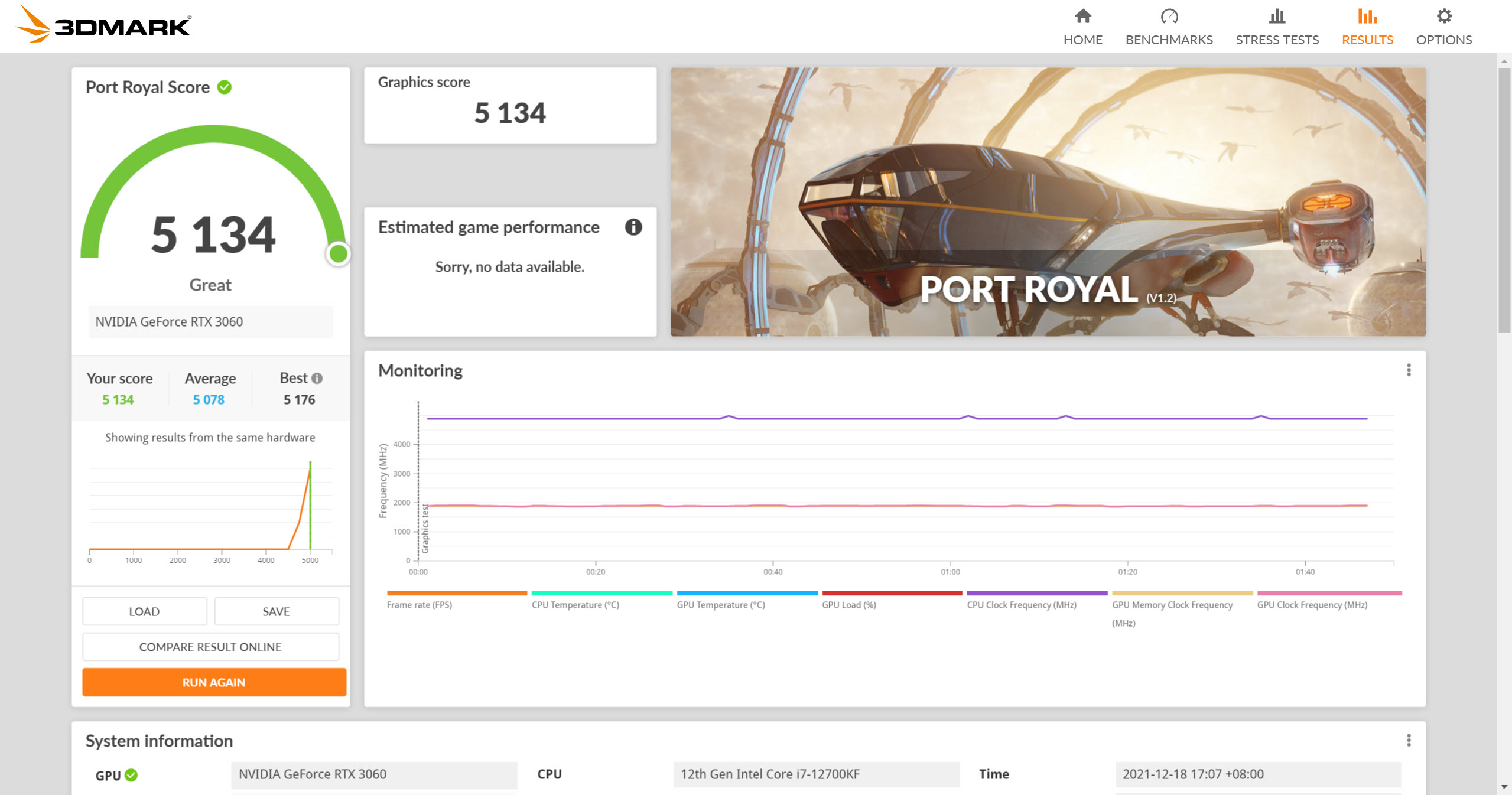

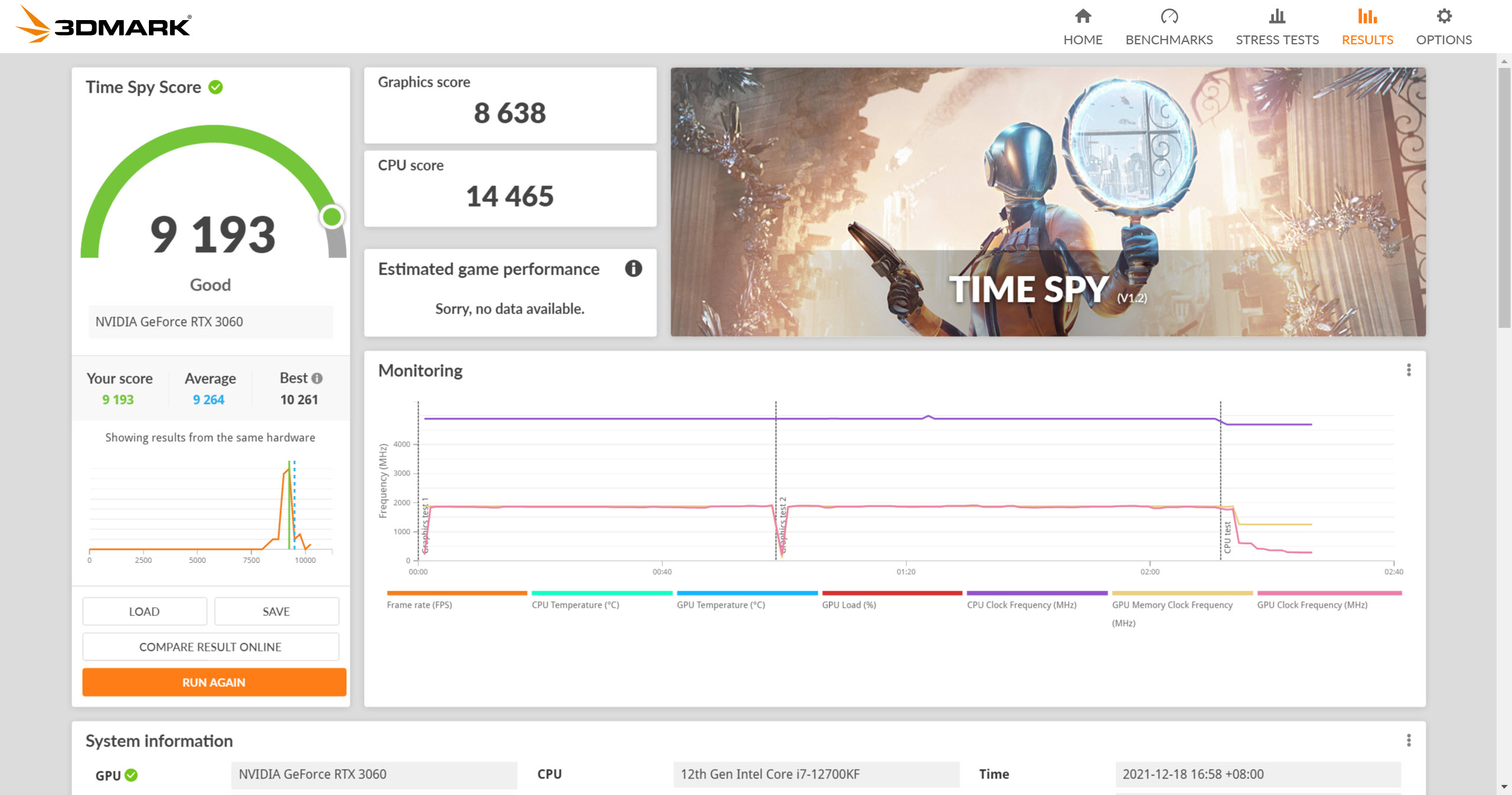

尽管该平台功能十足，而实际上显卡的提升并不会太大，通过测试来看万图师算是中规中矩。所以这个功能设计主要还是当做一个宣传点而已，用户使用的话个人建议默认使用就好，后面的测试也都是在默认模式下测试的，并且也不会做超频测试了。

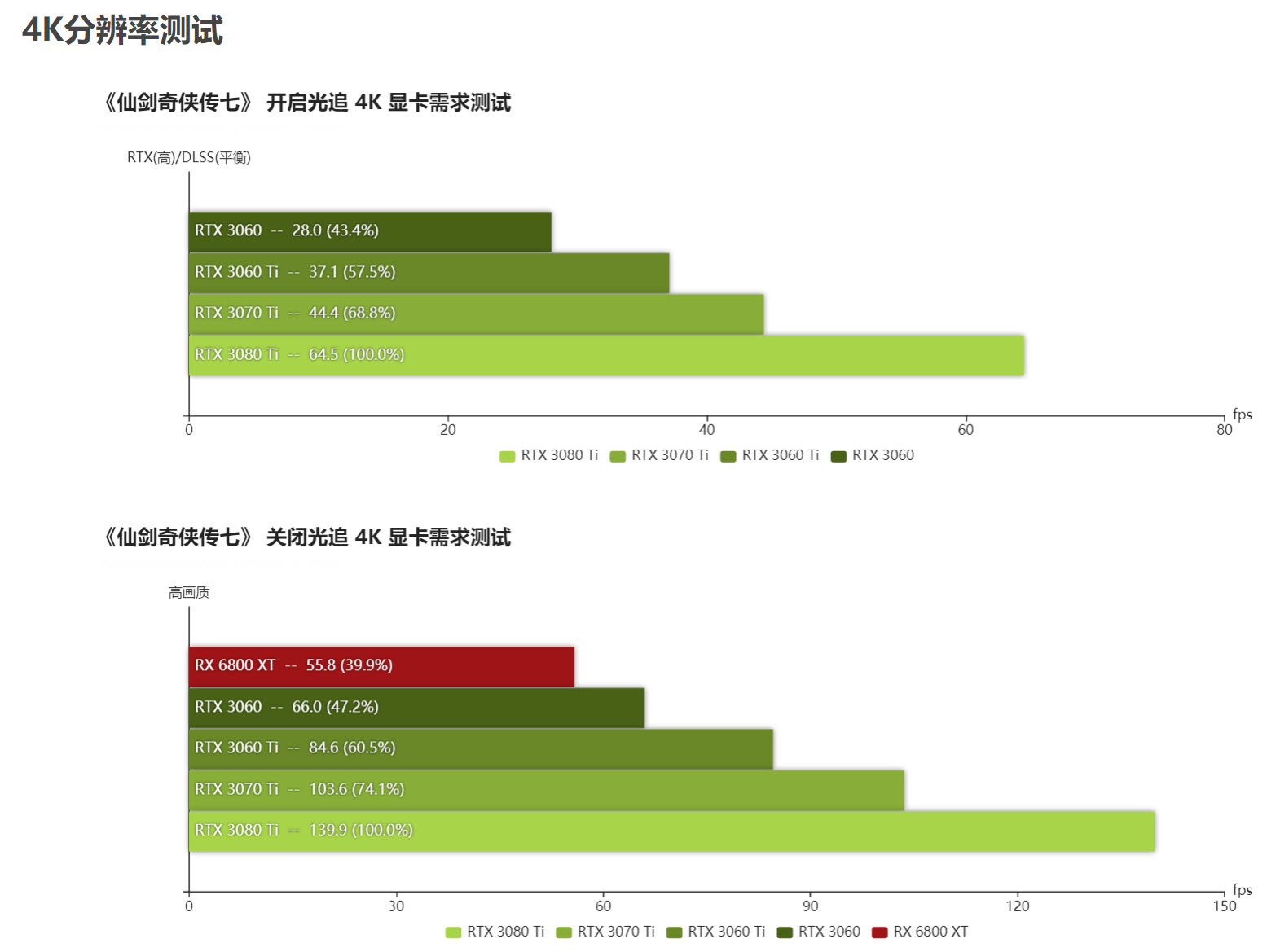

可以看到在4K分辨率下，开启光追（高）和DLSS（平衡），参加测试的显卡，只有RTX 3080 Ti超过了60帧，其余的GeForce RTX 30系GPU，都会有明显的卡顿。玩家想在《仙剑奇侠传7》里，以4K分辨率体验良好的光追效果，高端NVIDIA产品必不可少。如果是4K分辨率、不开启光追、高画质的设置，RTX 3060就有超过60帧的表现了。反观AMD的GPU，RX 6800 XT甚至不足60帧。看到这样的结果有点让人感到惊讶，毕竟正常情况下，以RX 6800 XT的性能似乎并不应该是这样的表现。在随后2K和1080P分辨率的测试中可以看到，除了不能开启光追以外，AMD的GPU在《仙剑奇侠传七》中整体表现确实不好。

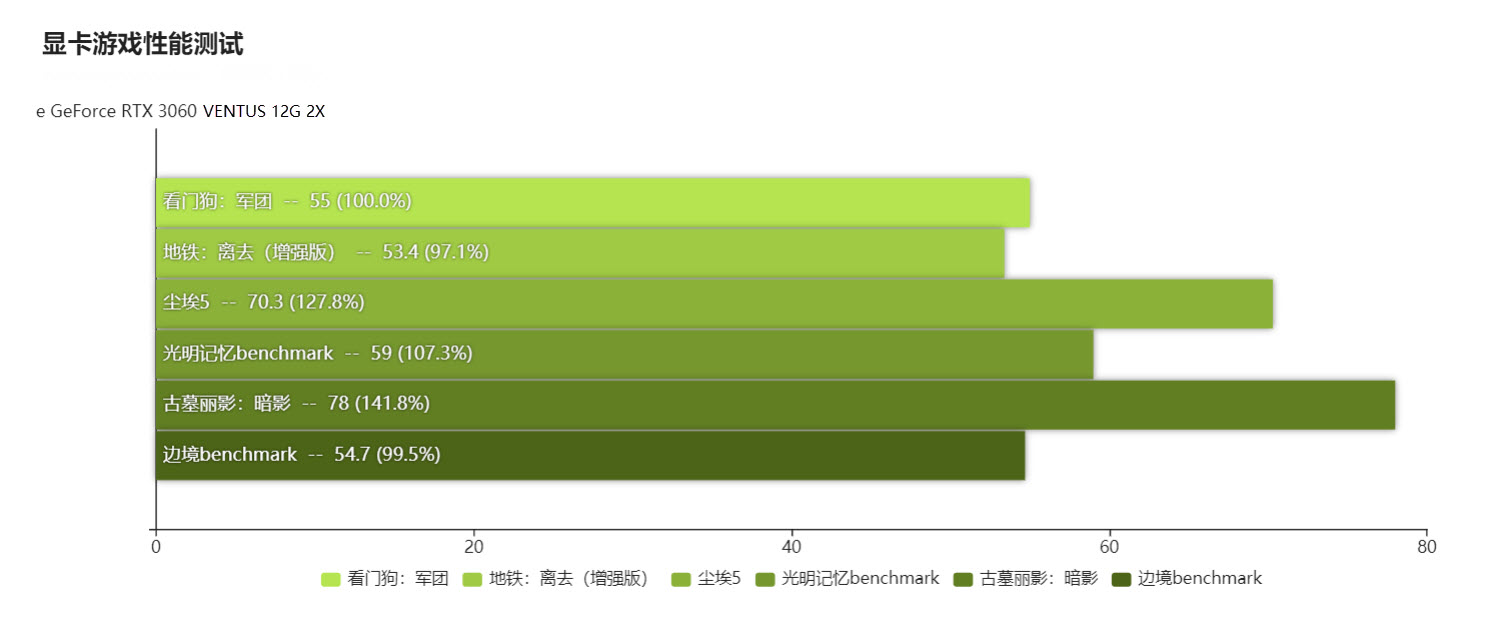

该平台的游戏能力是公版方案的正常水平，对于《看门狗：军团》这样的最新光追大作可以在DLSS质量模式达到非常接近60帧的流畅水平，想要进一步提高帧数的玩家可以选择开启DLSS平衡模式。此外，《古墓丽影：暗影》、《尘埃5》这样的游戏在不开启DLSS的情况下也可以超过70帧稳定运行。
