微星Z690刀锋钛主板评测 DDR4内存YYDS 昆明电脑批发 发布日期：2022-03-16
01 微星Z690 EDGE TI WIFI DDR4主板外观特点

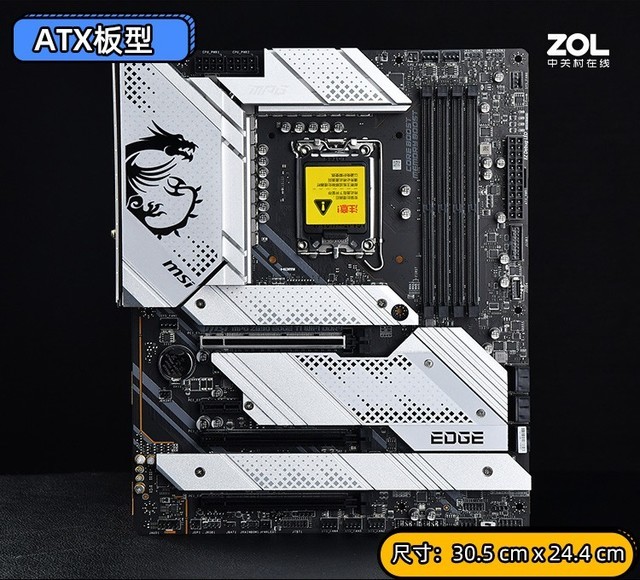

微星Z690 EDGE TI WIFI DDR4主板采用标准ATX板型。EDGE是微星针对中端市场推出的主板产品系列，原名中文名称为刀锋，不过这次的微星Z690 EDGE TI WIFI DDR4主板与以往刀锋系列不同，PCB板之外的散热装甲全部使用银白色，而不是传统的黑色，因此这款主板命名为刀锋 钛（EDGE TI），以突出跟前代系列的区别。

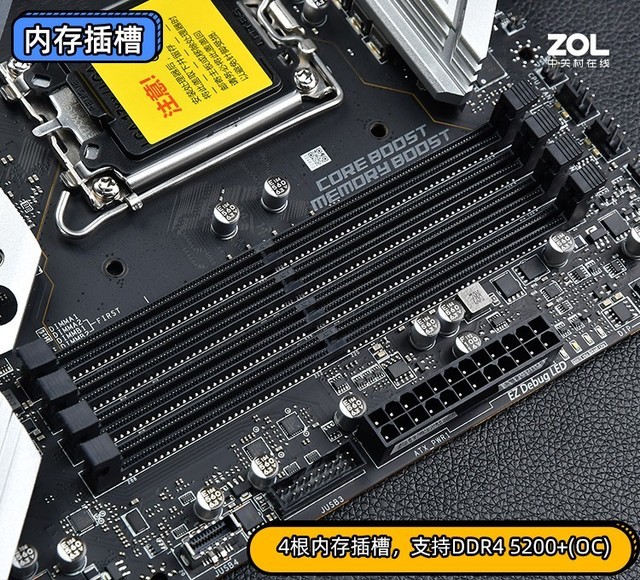

微星Z690 EDGE TI WIFI DDR4主板提供4根DDR4内存插槽，频率最高可达 5200+(OC) MHz，搭配一些高频DDR4内存会获得不错的体验。注意DDR5和DDR4内存不能混插，选择这款主板搭配12代就只能使用DDR4内存。

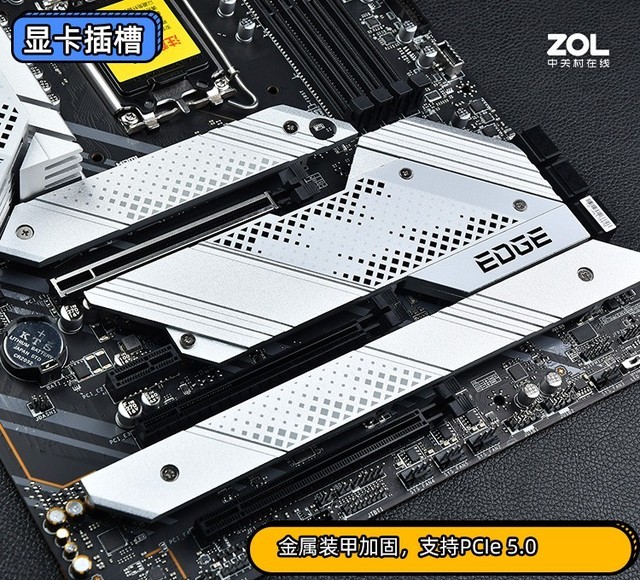

显卡插槽上， 微星Z690 EDGE TI WIFI DDR4主板准备了3个PCIe x16长插槽，最上面的金属装甲插槽最为特殊，支持最新的PCIe 5.0协议。目前PCIe 5.0没有成品出现，所以这是一项战未来的协议。

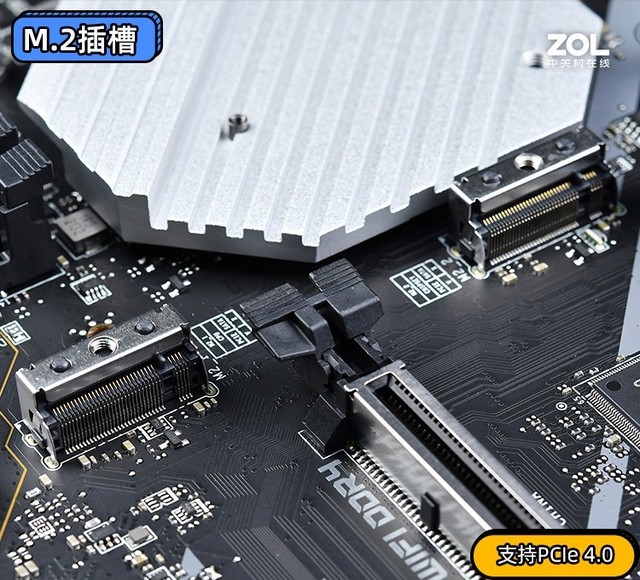

微星Z690 EDGE TI WIFI DDR4主板这次总共提供了4根M.2插槽，全部支持PCIe 4.0。12代酷睿和Z690芯片组可以让主板拥有更强的拓展能力。

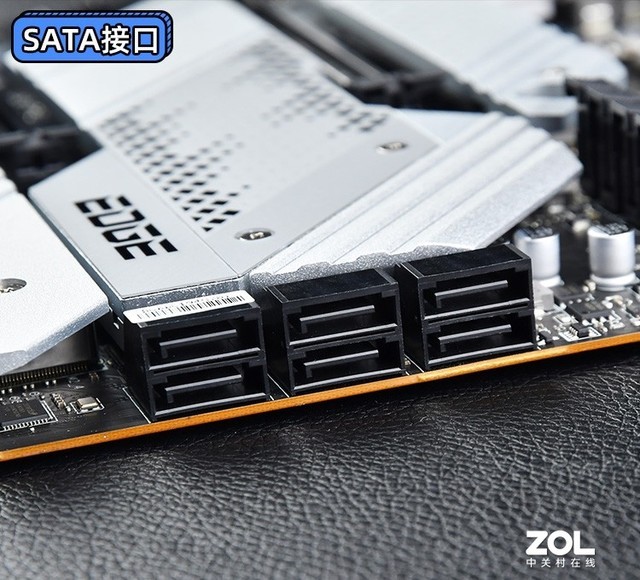

除了4个M.2接口还有，这款主板还拥有6个SATA接口，满足大家的拓展需求。

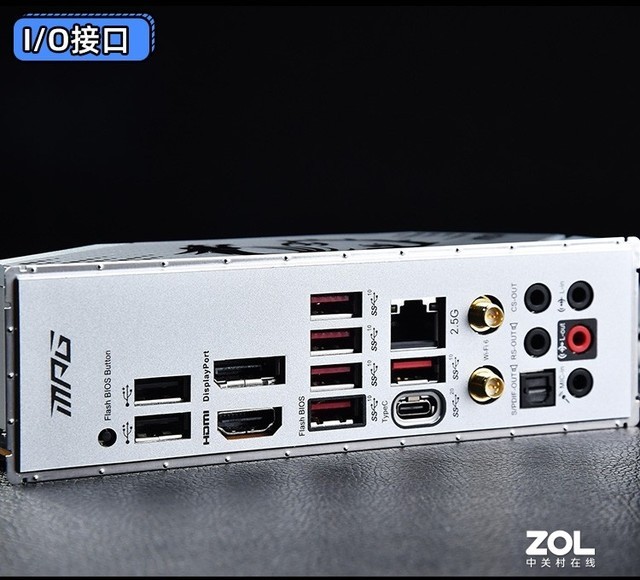

I/O区域，微星Z690 EDGE TI WIFI DDR4主板预装了白色涂装的I/O挡板，提供2个USB 2.0接口，5个USB 3.2 Gen 2，其中一个为Flash BIOS接口支持免CPU、内存刷BIOS。最后剩下一个USB 3.2 Gen 2x2 Type-C接口，能提供20Gbps的传输速度，是雷电之下最快的USB接口协议。
除了丰富的USB接口，微星Z690 EDGE TI WIFI DDR4主板在I/O区还提供2.5Gbps有线网口和Wi-Fi 6天线接口。
02 微星Z690 EDGE TI WIFI DDR4主板用料设计

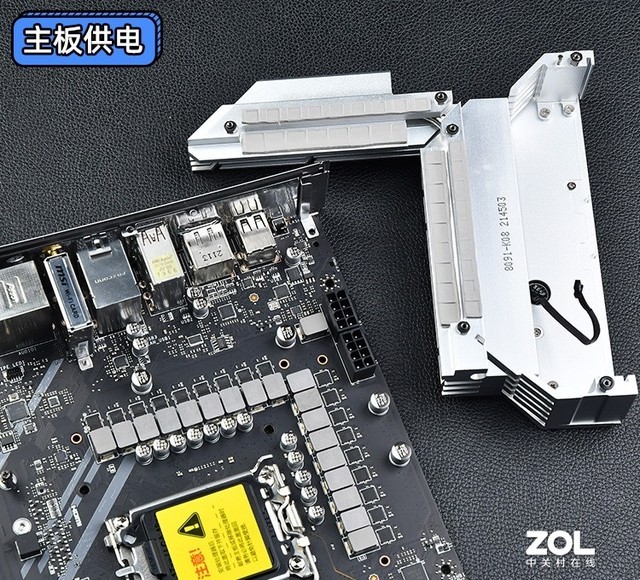

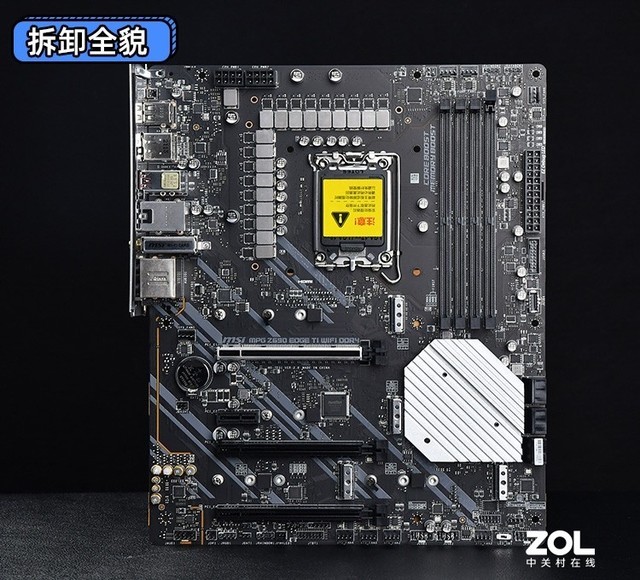

微星Z690 EDGE TI WIFI DDR4主板装甲并不复杂，拆卸起来比较轻松。将装甲拆开，规整的元件一览无余，细节见真章。

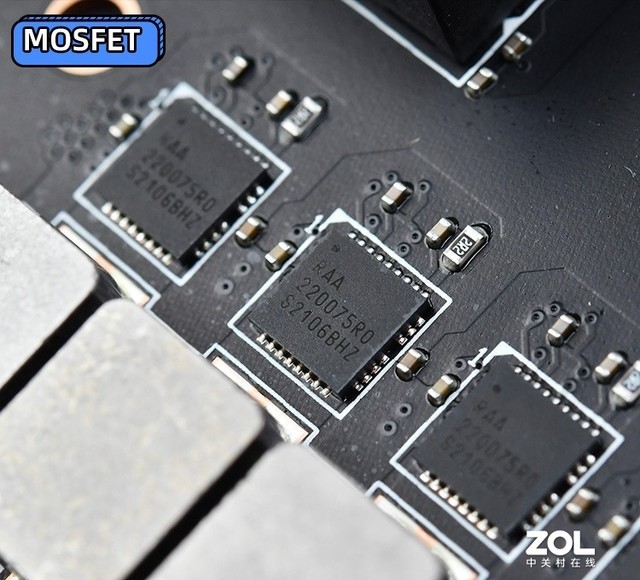

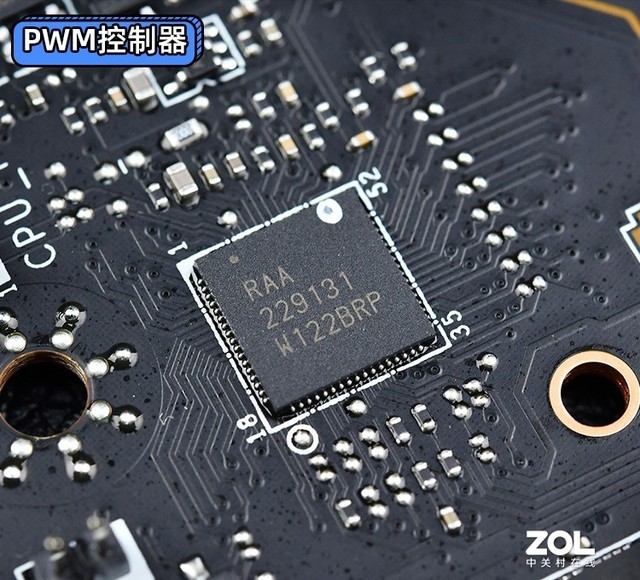

这款主板采用16+1+1 相供电，PWM主控为RAA229131，DrMos设计，型号为RAA220075R0，可单相输出75A电流，因此这款主板CPU核心总供电可达1200A，能满足旗舰酷睿i9-12900K的默频使用需求。

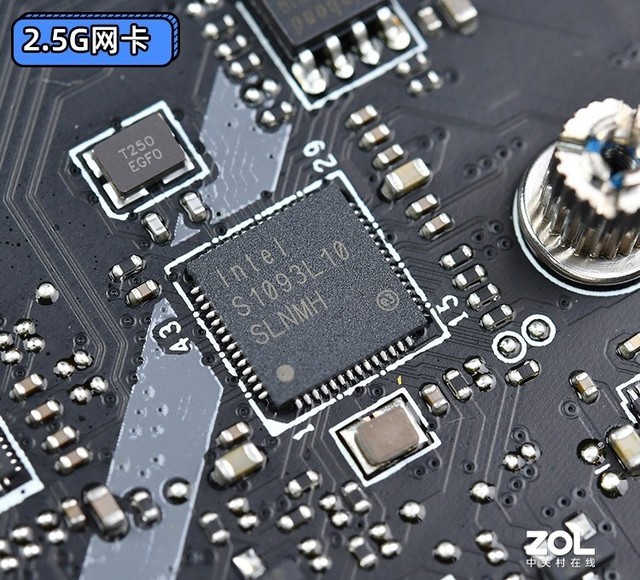

网卡芯片为S1093L10，为Intel I225-V 2.5G LAN芯片。

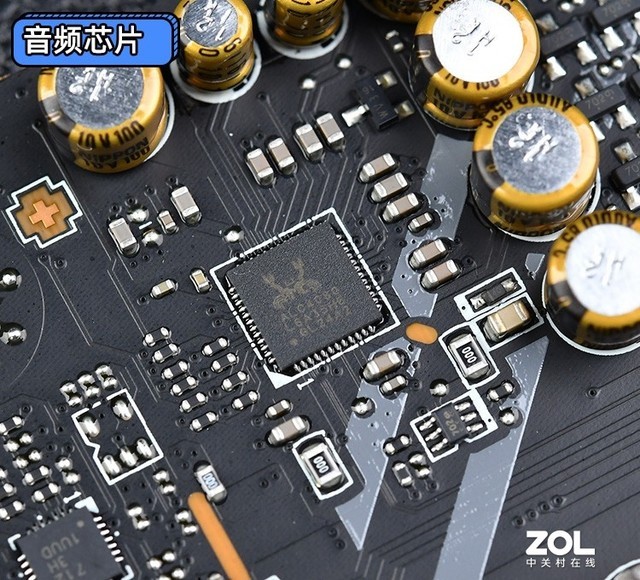

音频芯片为Realtek今年推出的ALC 4080，也是目前高端Z690主板的标配声卡。

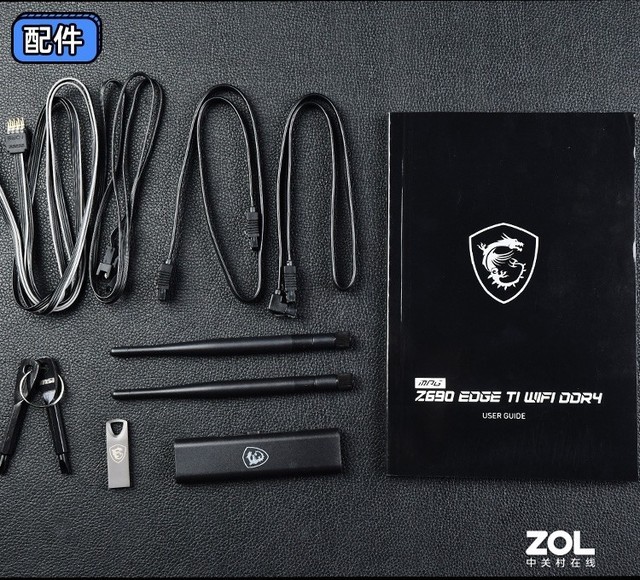

配件相对丰富，不仅有常规的SATA线。还有U盘、LED灯线，以及WIFI6增强天线，都是一些比较实用的工具。
03 BIOS介绍

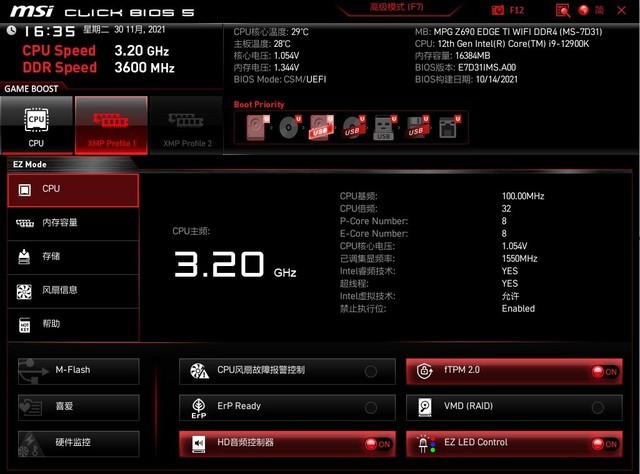

下面看一下微星Z690 EDGE TI WIFI DDR4主板的BIOS，依旧是我们熟悉的UEFI界面，在主菜单就可以直接开启XMP。
12代酷睿采用混合架构设计，因此这款主板的BIOS超频也针对大小核心做了优化，可以分别对性能核P-Core和能效核E-Core进行调校，超频更精准。

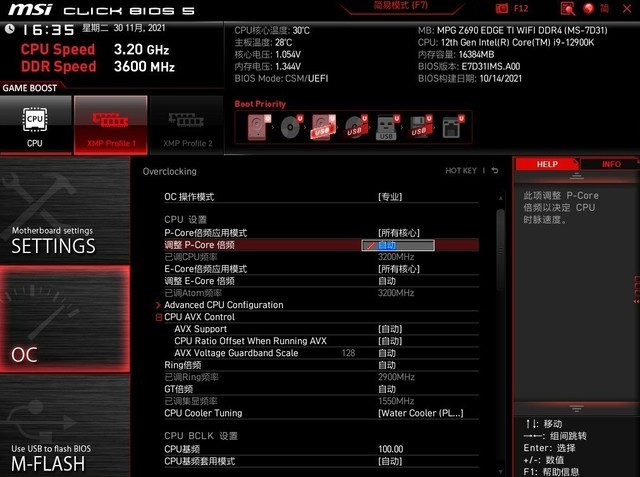

超频设置
电压调节

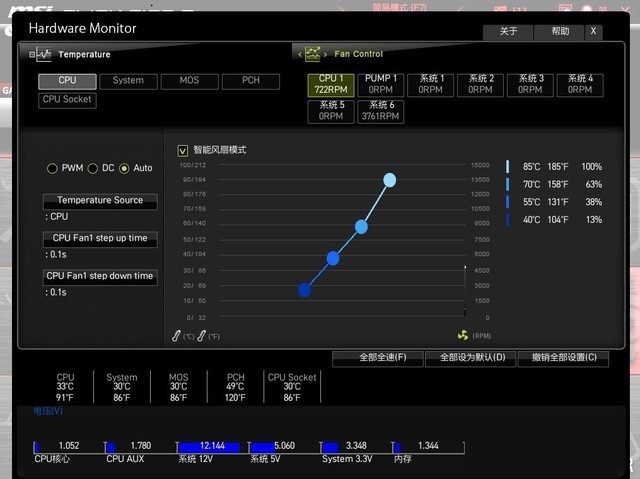

风扇调控
微星这一代BIOS风格与以往大同小异，增加了更多的功能和超频选项，更加适合老玩家去进行进阶操作。本身全中文的图形化BIOS还便于小白上手调校。
